小型断路器系列

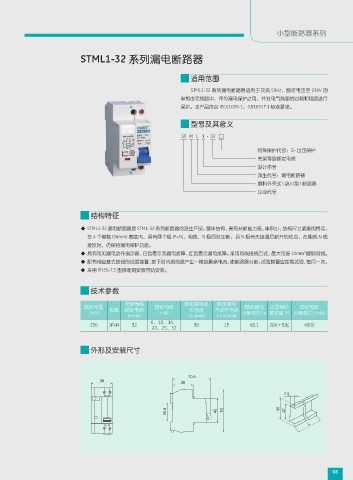

STML1-32 系列漏电断路器

适用范围
STML1-32 系列漏电断路器适用于交流 50Hz，额定电压至 230V 的
单相住宅线路中，作为漏电保护之用，并对电气线路的过载和短路进行
保护。本产品符合 IEC61009-1、GB16917.1 标准要求。

型号及其含义

ST M L 1 - 32 □

特殊保护代号：G- 过压保护
壳架等级额定电流
设计序号
派生代号：漏电断路器
塑料外壳式 ( 含小型 ) 断路器
企业代号

结构特征

◆ STML1-32 漏电断路器是 STM1-32 系列断路器的派生产品，整体结构，具有分断能力高、体积小、结构尺寸紧凑的特点，
在 4 个模数 (36mm) 宽度内，具有两个极 (P+N)，相线、N 极同时切断，且 N 极有先接通后断开的优点，在相线 N 线
接反时，仍保持漏电保护功能。
2
◆ 具有可见漏电动作指示器，白色表示无漏电故障，红色表示漏电故障。采用导线接线方式，最大可接 10mm 圆铜导线。
◆ 配有带自复式按钮的试验装置，按下时内部线路产生一模拟剩余电流，使断路器分断。试验装置应定期试验，每月一次。
◆ 采用 TH35-7.5 型标准钢安装导轨安装。

技术参数

壳架等级 额定漏电动 额定漏电
额定电压 额定电流 额定漏电 过压保护 额定短路
Ue(V) 极数 额定电流 In(A) 作电流 不动作电流 分断时间 (s) 整定值 (V) 分断能力 Icn(A)
Inm(A) IΔn(mA) IΔno(mA)
230 1P+N 32 6、10、16、 30 15 ≤0.1 280±5％ 4500
20、25、32

外形及安装尺寸

06
