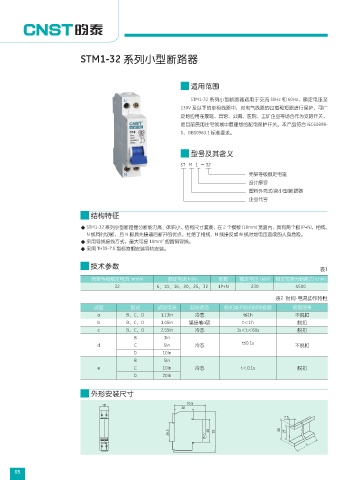

STM1-32 系列小型断路器

适用范围

STM1-32 系列小型断路器适用于交流 50Hz 和 60Hz，额定电压至
230V 及以下的单相线路中，对电气线路的过载和短路进行保护，可广
泛地应用在家庭、宾馆、公寓、医院、工矿企业等场合作为支路开关，
是目前民用住宅领域中最理想的配电保护开关。本产品符合 IEC60898-
1、GB10963.1 标准要求。

型号及其含义
ST M 1 32
壳架等级额定电流
设计序号
塑料外壳式(含小型)断路器
企业代号

结构特征
◆ STM1-32 系列小型断路器分断能力高、体积小、结构尺寸紧凑，在 2 个模数 (18mm) 宽度内，具有两个极 (P+N)，相线、
N 线同时切断，且 N 极具先接通后断开的优点，杜绝了相线、N 线接反或 N 线对地电压造成的人身危险。
2
◆ 采用导线接线方式，最大可接 10mm 的圆铜导线。
◆ 采用 TH35-7.5 型标准钢安装导轨安装。

技术参数 表1

壳架等级额定电流 Inm(A) 额定电流 In(A) 极数 额定电压 Ue(V) 额定短路分断能力 Icn(A)
32 6、10、16、20、25、32 1P+N 230 4500
表2 时间-电流动作特性
试验 型式 试验电流 起始状态 脱扣或不脱扣时间极限 预期结果
a B、C、D 1.13In 冷态 t≤1h 不脱扣
b B、C、D 1.45In 紧接着a项 t＜1h 脱扣
c B、C、D 2.55In 冷态 1s＜t＜60s 脱扣
B 3In
d C 5In 冷态 t≤0.1s 不脱扣
D 10In
B 5In
e C 10In 冷态 t＜0.1s 脱扣
D 20In

外形安装尺寸

05
