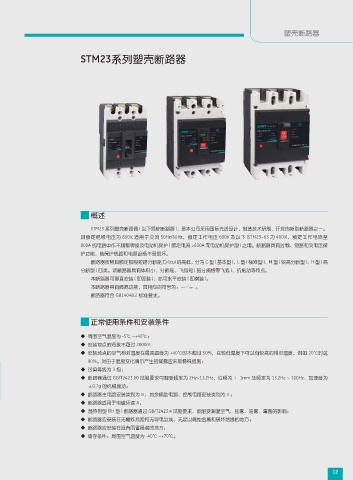

塑壳断路器

STM23系列塑壳断路器

概述

STM23 系列塑壳断路器 ( 以下简称断路器 )，是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。
其额定绝缘电压为 800V, 适用于交流 50Hz/60Hz，额定工作电压 690V 及以下 (STM23~63 为 400V)，额定工作电流至
800A 的电路中作不频繁转换及电动机保护 ( 额定电流 >630A 无电动机保护型 ) 之用。断路器具有过载、短路和欠电压保
护功能，能保护线路和电源设备不受损坏。
断路器按照其额定极限短路分断能力 (Icu) 的高低，分为 C 型 ( 基本型 )、L 型 ( 标准型 )、M 型 ( 较高分断型 )、H 型 ( 高
分断型 ) 四类。该断路器具有体积小、分断高、飞弧短 ( 部分规格零飞弧 )、抗振动等特点。
本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
本断路器具有隔离功能，其相应的符号为： 。
断路器符合 GB14048.2 标准要求。

正常使用条件和安装条件

◆ 周围空气温度为 -5℃ ~+40℃；
◆ 安装地点的海拔不超过 2000m;
◆ 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，例如 20℃时达
90%。对由于温度变化偶尔产生的凝露应采取特殊措施；
◆ 污染等级为 3 级；
◆ 断路器通过 GB/T2423.10 试验要求可耐受频率为 2Hz~13.2Hz、位移为 ± 1mm 及频率为 13.2Hz ~ 100Hz、加速度为
±0.7g 的机械振动；
◆ 断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
◆ 断路器适用于电磁环境 A；
◆ 湿热带型 (TH 型 ) 断路器通过 GB/T2423.4 试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
◆ 断路器应安装在没有雨雪侵袭的地方；
◆ 储存条件：周围空气温度为 -40℃ ~+70℃。
