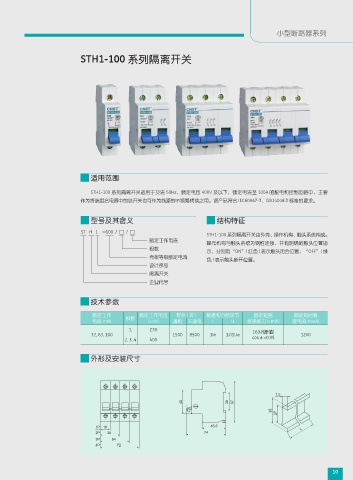

Page 15 - 北京森泰电器有限公司（88p）

小型断路器系列

STH1-100 系列隔离开关

适用范围

STH1-100 系列隔离开关适用于交流 50Hz，额定电压 400V 及以下，额定电流至 100A 的配电和控制回路中，主要
作为终端组合电器中的总开关也可作为线路的不频繁转换之用。该产品符合 IEC60947-3、GB14048.3 标准的要求。

型号及其含义 结构特征
ST H 1 100 / □ / □
STH1-100 系列隔离开关由外壳、操作机构、触头系统构成。
额定工作电流
操作机构与触头系统为钢性连接，并有明确的触头位置指
极数
示，分别用“ON”( 红色 ) 表示触头闭合位置，“OFF”( 绿
壳架等级额定电流
色 ) 表示触头断开位置。
设计序号
隔离开关
企业代号

技术参数

额定工作 额定工作电压 寿命 ( 次 ) 接通和分断能力 额定短路 额定短时耐
电流 In(A) 极数 Ue(V) 通电 不通电 I U 接通能力 Icm(A) 受电流 Icw(A)
1, 230 1692(峰值)
32, 63, 100 1500 8500 3In 1.05Ue 1200
2, 3, 4 400 cosφ=0.95

外形及安装尺寸

10
