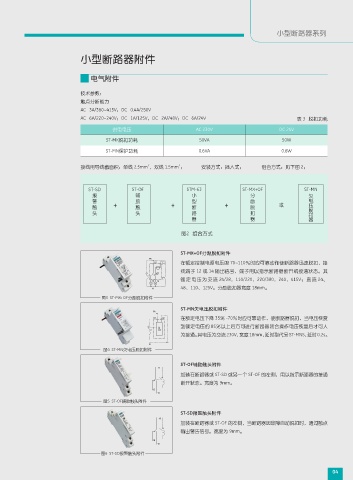

小型断路器系列

小型断路器附件

电气附件

技术参数：
触点分断能力
AC 3A/380~415V；DC 0.4A/250V
AC 6A/220~240V；DC 1A/125V，DC 2A//48V；DC 6A/24V 表 3 脱扣功耗

供电电压 AC 230V DC 24V
ST-MX脱扣功耗 50VA 50W
ST-MN保护功耗 0.6VA 0.6W

2
2
接线用导线截面积：单线 2.5mm ，双线 1.5mm ； 安装方式：插入式； 组合方式：见下图 2；

ST-SD ST-OF STM-63 ST-MX+OF ST-MN
报 辅 小 分 欠 电
警 + 助 + 型 + 励 压
触 触 断 脱 或 脱
头 头 路 扣 扣 器
器 器

图2 组合方式

ST-MX+OF分励脱扣附件
在额定控制电源电压的 70~110％时应可靠动作使断路器迅速脱扣，接
线端子 12 或 14 输出信号，端子用以指示断路器断开或接通状态。其
额定电压为交流 24/28，110/220，220/380，240，415V；直流 24、
48、110、125V。分励脱扣器宽度 18mm。
图3 ST-MX+OF分励脱扣附件
ST-MN欠电压脱扣附件
在额定电压下降 35％ -70％时应可靠动作，使断路器脱扣，当电压恢复
到额定电压的 85％以上后方可进行断路器闭合操作电压恢复后才可人
为接通。其电压为交流230V，宽度18mm，延时型代号ST-MNS，延时0.2s。

图4 ST-MN欠电压脱扣附件

ST-OF辅助触头附件
加装在断路器或 ST-SD 或另一个 ST-OF 的左侧，用以指示断路器的接通
断开状态。宽度为 9mm。

图5 ST-OF辅助触头附件
ST-SD报警触头附件
加装在断路器或 ST-OF 的左侧，当断路器因故障自动脱扣时，通过触点
输出警告信号。宽度为 9mm。

图6 ST-SD报警触头附件
