小型断路器系列

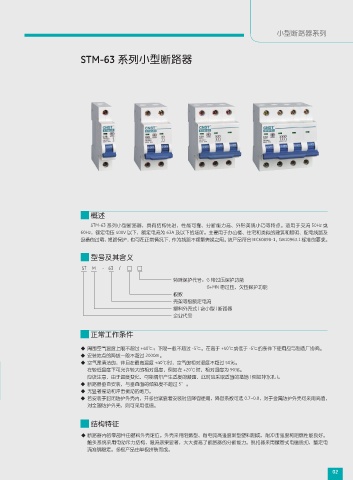

STM-63 系列小型断路器
概述
STM-63 系列小型断路器，具有结构先进、性能可靠、分断能力高、外形美观小巧等特点。适用于交流 50Hz 或
60Hz，额定电压 400V 以下，额定电流为 63A 及以下的场所。主要用于办公楼、住宅和类似的建筑和照明、配电线路及
设备的过载、短路保护，也可在正常情况下，作为线路不频繁转换之用。该产品符合 IEC60898-1、GB10963.1 标准的要求。
型号及其含义
ST M - 63 / □ □
特殊保护代号：G 带过压保护功能
G+MN 带过压、欠压保护功能
极数
壳架等级额定电流
塑料外壳式 ( 含小型 ) 断路器
企业代号
正常工作条件
◆ 周围空气温度上限不超过 +40℃；下限一般不超过 -5℃。在高于 +40℃或低于 -5℃的条件下使用应与制造厂协商。
◆ 安装地点的海拔一般不超过 2000m。
◆ 空气是清洁的，并且在最高温度 +40℃时，空气的相对湿度不超过 50％。
在较低温度下可允许较大的相对湿度，例如在 +20℃时，相对湿度为 90％。
应该注意，由于温度变化，可能偶尔产生适度的凝露，此时应采取适当的措施 ( 例如排水孔 )。
◆ 断路器垂直安装，与垂直面的倾斜度不超过 5°。
◆ 无显著摇动和冲击振动的地方。
◆ 若安装于封闭防护外壳内，并多台紧靠着安装时应降容使用，降容系数可选 0.7~0.8，对于金属防护外壳可采用高值，
对全塑防护外壳，则可采用低值。
结构特征
◆ 断路器内的零部件由塑料外壳定位。外壳采用阻燃型、耐电弧高强度新型塑料制成，耐冲击强度和阻燃性能良好。
触头系统采用电动斥力结构，限流效果显著，大大提高了断路器的分断能力。脱扣器采用螺管式电磁脱扣，整定电
流准确稳定。多极产品由单极拼装而成。
