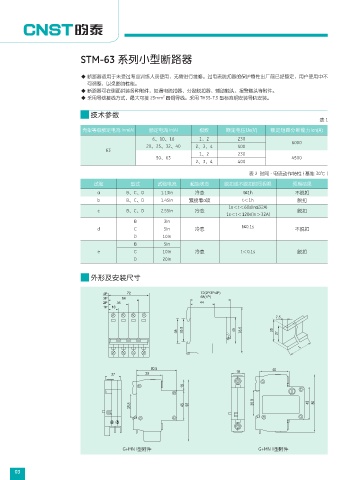

STM-63 系列小型断路器

◆ 断路器适用于未受过专业训练人员使用，无需进行维修。过电流脱扣器的保护特性出厂前已经整定，用户使用中不
可调整，以免影响性能。
◆ 断路器可在侧面拼装各种附件，如漏电脱扣器、分励脱扣器、辅助触头、报警触头等附件。
2
◆ 采用导线接线方式，最大可接 25mm 圆铜导线。采用 TH35-7.5 型标准钢安装导轨安装。
技术参数
表 1

壳架等级额定电流 Inm(A) 额定电流 In(A) 极数 额定电压Ue(V) 额定短路分断能力Icn(A)
6、10、16 1、2 230
20、25、32、40 2、3、4 400 6000
63
50、63 1、2 230 4500
2、3、4 400

表 2 时间 - 电流动作特性 ( 基准 30℃ )
试验 型式 试验电流 起始状态 脱扣或不脱扣时间极限 预期结果
a B、C、D 1.13In 冷态 t≤1h 不脱扣
b B、C、D 1.45In 紧接着a项 t＜1h 脱扣
1s＜t＜60s(In≤32A)
c B、C、D 2.55In 冷态 脱扣
1s＜t＜120s(In＞32A)
B 3In
d C 5In 冷态 t≤0.1s 不脱扣
D 10In
B 5In
e C 10In 冷态 t＜0.1s 脱扣
D 20In

外形及安装尺寸

G+MN I型附件 G+MN II型附件
