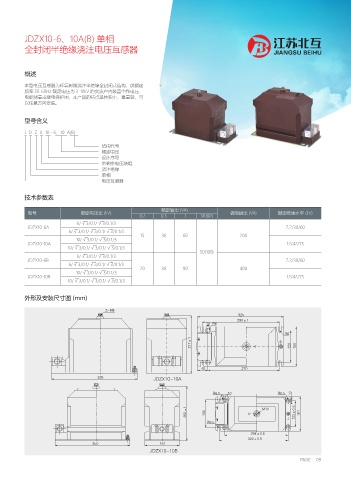

JDZX10-6、10A(B) 单相
全封闭半绝缘浇注电压互感器

概述

本型电压互感器为环氧树脂浇注半绝缘全封闭式结构，供额定
频率 50-60Hz 额定电压为 3-10kV 的交流户内装置中作电压、
电能测量或继电保护用，本产品的特点是体积小，重量轻，可
以任意方向安装。

型号含义

J D Z X 10 - 6、10 A(B)

结构代号
额定电压
设计序号
带剩余电压绕组
浇注绝缘
单相
电压互感器

技术参数表
额定输出 (VA)
型号 额定电压比 (kV) 极限输出 (VA) 额定绝缘水平 (kV)
0.2 0.5 1 3P(6P)
6/ √ 3/0.1/ √ 3/0.1/3
JDZX10-6A 7.2/30/60
6/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3
15 30 60 200
10/ √ 3/0.1/ √ 3/0.1/3
JDZX10-10A 12/42/75
10/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3
50(100)
6/ √ 3/0.1/ √ 3/0.1/3
JDZX10-6B 7.2/30/60
6/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3
20 30 90 400
10/ √ 3/0.1/ √ 3/0.1/3
JDZX10-10B 12/42/75
10/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3
外形及安装尺寸图 (mm)

.

d
3
3
d "

+%;9 "
3 3

d " . d

3

d
d

+%;9 #
