P. 12

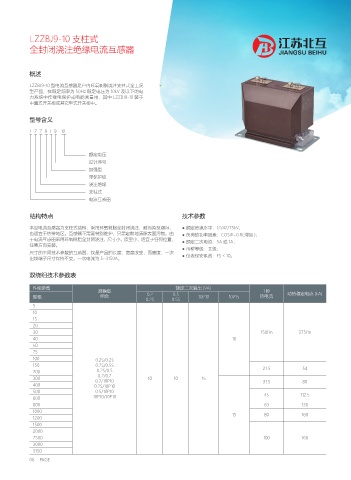

LZZBJ9-10 支柱式
全封闭浇注绝缘电流互感器
概述
LZZBJ9-10 型电流互感器是户内环氧树脂浇注支柱式全工况
型产品，在额定频率为 50Hz 额定电压为 10kV 及以下的电
力系统中作继电保护或电能测量用，其中 LZZBJ9-10 装于
中置式开关柜或其它型式开关柜中。
型号含义
L Z Z B J 9 - 10
额定电压
设计序号
加强型
带保护级
浇注绝缘
支柱式
电流互感器
结构特点 技术参数
本型电流互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及潮湿， ● 额定绝缘水平：12/42/75kV；
也适宜于热带地区。互感器不需要特别维护，只需定期地清除表面污物。由 ● 负荷的功率因素：COSФ=0.8( 滞后 )；
于电流互感器采用环氧树脂全封闭浇注，尺寸小、质量小，适宜于任何位置、 ● 额定二次电流：5A 或 1A；
任意方向安装。 ● 污秽等级：Ⅱ级；
尺寸的不同技术参数的互感器，仅是产品的长度、宽度改变，而高度、一次 ● 仪表保安系数：FS ≤ 10。
出线端子尺寸保持不变。一次电流为 5~3150A。
双绕组技术参数表
性能参数 额定二次输出 (VA)
准确级 1秒
规格 组合 0.2 0.5 10P10 10P15 热电流 动热稳定电流 (kA)
0.2S 0.5S
5
10
15
20
30 150I1n 375I1n
40 10
50
75
100 0.2S/0.2S
150 0.2S/0.5S 21.5 54
200 0.2S/0.5
0.2/0.2
300 0.2/10P10 10 10 15 31.5 80
400 0.2S/10P10
500 0.5/10P10
600 10P10/10P10 45 112.5
800 63 130
1000
1200 15 80 160
1500
2000
2500 100 160
3000
3150
06 PAGE
