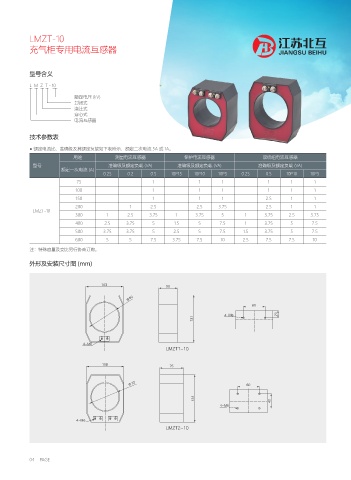

Page 10 - 江苏北互电气有限公司

LMZT-10
充气柜专用电流互感器

型号含义

L M Z T - 10
额定电压 (kV)
封闭式
浇注式
穿心式
电流互感器

技术参数表
● 额定电流比、准确级及其额定负载如下表所示，额定二次电流 5A 或 1A。
用途 测量电流互感器 保护电流互感器 双绕组电流互感器
型号 准确级及额定负载 (VA) 准确级及额定负载 (VA) 准确级及额定负载 (VA)
额定一次电流 (A)
0.2S 0.2 0.5 10P15 10P10 10P5 0.2S 0.5 10P10 10P5
75 1 1 1 1 1 1
100 1 1 1 1 1 1
150 1 1 1 2.5 1 1
200 1 2.5 2.5 3.75 2.5 1 1
LMZT-10
300 1 2.5 3.75 1 3.75 5 1 3.75 2.5 3.75
400 2.5 3.75 5 1.5 5 7.5 1 3.75 5 7.5
500 3.75 3.75 5 2.5 5 7.5 1.5 3.75 5 7.5
600 5 5 7.5 3.75 7.5 10 2.5 7.5 7.5 10
注：特殊容量及变比另行协商订购。

外形及安装尺寸图 (mm)

œ

.

4 4
.
-.;5

œ

.
4 4 4 4
.
-.;5

04 PAGE
