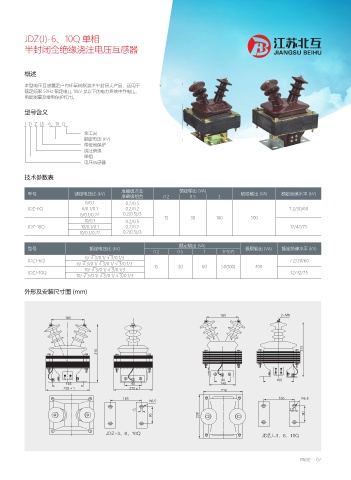

JDZ(J)-6、10Q 单相
半封闭全绝缘浇注电压互感器

概述

本型电压互感嚣是户内环氧树脂浇注半封闭式产品，适用于
额定频率 50Hz 额定电压 10kV 及以下的电力系统中作电压、
电能测量及继电保护作用。

型号含义

J D Z (J) - 6、10 Q
全工况
额定电压 (kV)
带接地保护
浇注绝缘
单相
电压互感器

技术参数表

准确级次及 额定输出 (VA)
型号 额定电压比 (kV) 准确级组合 0.2 0.5 3 极限输出 (VA) 额定绝缘水平 (kV)
6/0.1 0.2/0.5
JDZ-6Q 6/0.1/0.1 0.2/0.2 7.2/30/60
6/0.1/0.22 0.2(0.5)/3 15 30 100 500
10/0.1 0.2/0.5
JDZ-10Q 10/0.1/0.1 0.2/0.2 12/42/75
10/0.1/0.22 0.2(0.5)/3

额定输出 (VA)
型号 额定电压比 (kV) 极限输出 (VA) 额定绝缘水平 (kV)
0.2 0.5 1 3P(6P)
6/ √ 3/0.1/ √ 3/0.1/3
JDZJ-6Q 7.2/30/60
6/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3 15 30 60 50(100) 400
10/ √ 3/0.1/ √ 3/0.1/3
JDZJ-10Q 12/42/75
10/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3
外形及安装尺寸图 (mm)

.

" /

B O
EB EO
B C

d d
3
3

+%; Nj Nj 2 +%;+ Nj Nj 2
