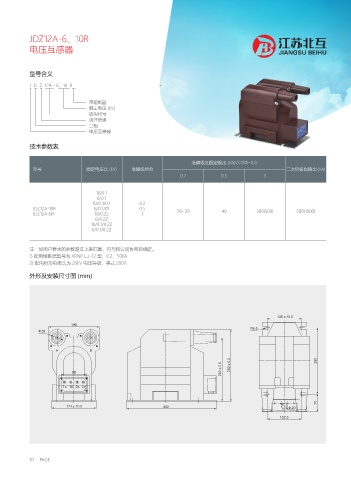

JDZ12A-6、10R
电压互感器

型号含义

J D Z 12A - 6、10 R

带熔断器
额定电压 (kV)
结构代号
浇注绝缘
二相
电压互感器

技术参数表

准确级及额定输出 (VA)COSΦ=0.8
型号 额定电压比 (kV) 准确级组合 二次热极限输出(VA)
0.2 0.5 3

10/0.1
6/0.1
10/0.1/0.1 0.2
JDZ12A-10R 6/0.1/01 0.5 20~30 40 300(500) 500(1000)
JDZ12A-6R 10/0.22 3
6/0.22
10/0.1/0.22
6/0.1/0.22

注：如用户要求的参数超过上表范围，可与我公司协商后确定。
1) 配用熔断器型号为 XRNP □ -12 型，0.2、50kA
2) 配用肘形电缆头为 20kV 电压等级、美式 200A
外形及安装尺寸图 (mm)

d

3
œ

" #

d d

B C B C

d œ
