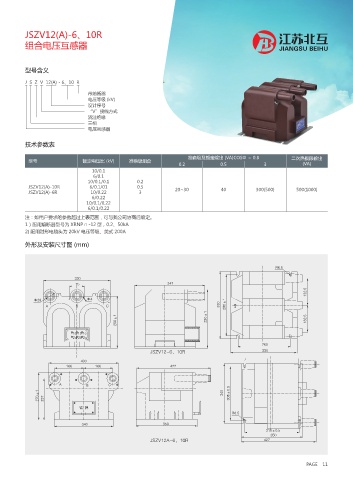

JSZV12(A)-6、10R
组合电压互感器

型号含义

J S Z V 12(A) - 6、10 R
带熔断器
电压等级 (kV)
设计序号
“V”接线方式
浇注绝缘
三相
电压互感器

技术参数表
准确级及额定输出 (VA)COSΦ ＝ 0.8 二次热极限输出
型号 额定电压比 (kV) 准确级组合
0.2 0.5 3 (VA)
10/0.1
6/0.1
10/0.1/0.1 0.2
JSZV12(A)-10R 6/0.1/01 0.5 20~30 40 300(500) 500(1000)
JSZV12(A)-6R 10/0.22 3
6/0.22
10/0.1/0.22
6/0.1/0.22
注：如用户要求的参数超过上表范围，可与我公司协商后确定。
1）配用熔断器型号为 XRNP □ -12 型，0.2、50kA
2) 配用肘形电缆头为 20kV 电压等级、美式 200A

外形及安装尺寸图 (mm)

3

œ œ
" # $ d
d d

B C D
B C D

+4;7 Nj 3

" # $
d d

ᩆ ྠ
3

d

+4;7 " Nj 3
