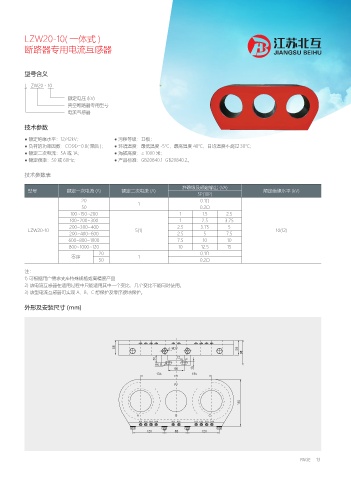

LZW20-10( 一体式 )
断路器专用电流互感器

型号含义

L ZW20 - 10
额定电压 (kV)
真空断路器专用型号
电流互感器
技术参数

● 额定绝缘水平：12/42kV； ● 污秽等级：Ⅱ极；
● 负荷的功率因数：COSΦ=0.8( 滞后 )； ● 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃；
● 额定二次电流：5A 或 1A； ● 海拔高度：≤ 1000 米；
● 额定频率：50 或 60Hz； ● 产品标准：GB20840.1 GB20840.2。

技术参数表

准确级及额定输出 (VA)
型号 额定一次电流 (A) 额定二次电流 (A) 额定绝缘水平 (kV)
5P(10P)
20 1 0.1Ω
50 0.2Ω
100~150~200 1 1.5 2.5
100~200~300 1 2.5 3.75
200~300~400 2.5 3.75 5
LZW20-10 5(1) 10(12)
200~400~600 2.5 5 7.5
600~800~1000 7.5 10 10
800~1000~120 10 12.5 15
20 0.1Ω
零序 1
50 0.2Ω
注：
1) 可根据用户需求支座特殊规格或高精度产品
2) 该电流互感器在适用过程中只能适用其中一个变比，几个变比不能同时使用。
3) 该型电流互感器可实现 A、B、C 想保护及零序接地保护。

外形及安装尺寸 (mm)

/

4

2

# $ %
#5 #5 #5 #5 5 5 %5 %5 %5 %5
