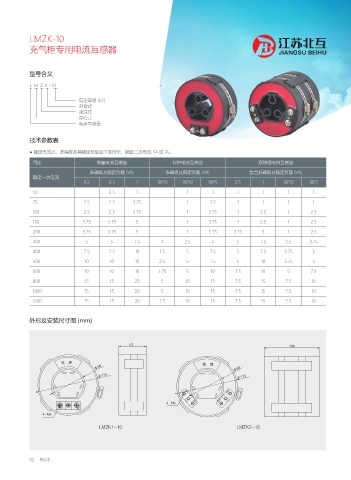

LMZK-10
充气柜专用电流互感器

型号含义

L M Z K - 10

电压等级 (kV)
开合式
浇注式
穿心式
电流互感器

技术参数表

● 额定电流比、准确级及其额定负载如下表所示，额定二次电流 5A 或 1A。
用途 测量电流互感器 保护电流互感器 双绕组电流互感器
准确级及额定负载 (VA) 准确级及额定负载 (VA) 复合准确级及额定负载 (VA)
额定一次电流
0.2 0.5 1 10P15 10P10 10P5 0.5 1 10P10 10P5
50 2.5 1 1 1 1 1 1 1
75 2.5 2.5 3.75 1 2.5 1 1 1 1
100 2.5 2.5 3.75 1 3.75 1 2.5 1 2.5
150 3.75 3.75 5 1 3.75 1 2.5 1 2.5
200 3.75 3.75 5 1 3.75 3.75 5 1 2.5
300 5 5 7.5 1 2.5 5 5 7.5 2.5 3.75
400 7.5 7.5 10 1.5 5 7.5 5 7.5 3.75 5

500 10 10 10 2.5 5 7.5 5 10 3.75 5
600 10 10 10 3.75 5 10 7.5 10 5 7.5
800 15 15 20 5 10 15 7.5 15 7.5 10
1000 15 15 20 5 10 15 7.5 15 7.5 10
1200 15 15 20 7.5 10 15 7.5 15 7.5 10

外形及安装尺寸图 (mm)

ᩆ ྠ ᩆ ྠ
œ œ
œ œ

4
4
4
. 4
4 4
.
-.;, -.;,
