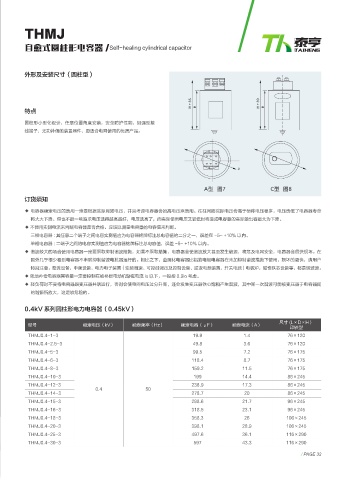

Page 41 - 湖北泰亨电气新材料科技有限公司

THMJ

自愈式圆柱形电容器 / Self-healing cylindrical capacitor

外形及安装尺寸（圆柱型）

H +35 H +30
特点 H H

圆柱形小型化设计，任意位置角度安装，安全防护性能，加强型接
线端子，无功补偿的装置器件，更适合电网使用的优质产品。

D

'ֺ ֣ ) ֺ ֣
订货须知

◆ 电容器额定电压的选用一定要根据实际网路电压，并且考虑电容器会抬高电压来选用。往往网路实际电压会高于标称电压很多。电压选低了电容器寿命
将大大下降。但也不能一味追求电压选得越高越好，电压选高了，而实际使用电压又较低时将造成电容器的实际输出容量大为下降。
◆ 不能用实测电流来判断电容器是否合格。应该以测量电容器的电容值来判断。
三相电容器 : 其任意二个端子之间电容实测值应为电容器铭牌标注总电容值的二分之一，误差在 -5~ +10% 以内。
单相电容器 : 二端子之间的电容实测值应为电容器铭牌标注总电容值，误差 -5~ +10% 以内。
◆ 谐波较大的场合使用电容器一定要采取抑制谐波措施，如果不采取措施，电容器会使谐波放大甚至发生谐振，将危及电网安全，电容器会很快损坏。在
国外几乎很少看到电容器不串联抑制谐波电抗器运行的。相比之下，金属化电容器比铝箔电极电容器在未加抑制谐波措施下使用，损坏的更快，请用户
特别注意。整流设备，中频设备，电力电子装置（变频调速、可控硅调压及控制设备、逆变电源装置、开关电源）电弧炉，磁性铁芯设备等，都是谐波源。
◆ 就地补偿电容器其容量一定要控制在被补偿电动机励磁电流 lo 以下，一般按 0.9lo 考虑。
◆ 轻负荷时不要将电容器跟变压器并联运行，否则会使电网电压过分升高，还会发生变压器铁心饱和产生谐波，其中某一次谐波可能被变压器于电容器间
的谐振所放大，这是较危险的。

0.4kV 系列圆柱形电力电容器（0.45kV）

尺寸 (L×D×H）
型号 额定电压（kV） 额定频率（Hz） 额定电容（μF） 额定电流（A）
印铁型
THMJ0.4-1-3 19.9 1.4 76×120
THMJ0.4-2.5-3 49.8 3.6 76×120
THMJ0.4-5-3 99.5 7.2 76×175
THMJ0.4-6-3 118.4 8.7 76×175
THMJ0.4-8-3 159.2 11.5 76×175
THMJ0.4-10-3 199 14.4 86×245
THMJ0.4-12-3 238.9 17.3 86×245
0.4 50
THMJ0.4-14-3 278.7 20 86×245
THMJ0.4-15-3 298.6 21.7 96×245
THMJ0.4-16-3 318.5 23.1 96×245
THMJ0.4-18-3 358.3 26 106×245
THMJ0.4-20-3 398.1 28.9 106×245
THMJ0.4-25-3 497.6 36.1 116×290
THMJ0.4-30-3 597 43.3 116×290
/ PAGE 32
