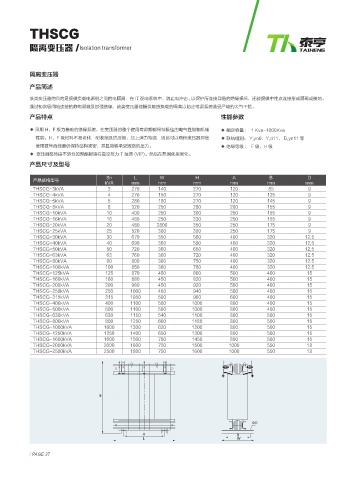

THSCG

隔离变压器 / Isolation transformer

隔离变压器

产品简述

该类变压器的目的是提供负载电源侧之间的电隔离．在 lT 配电系统中，防止电冲击 , 以保护所连接口备的绝缘损坏．还能提供中性点连接形成隔离或接地。
通过初次级间地连接的静电屏蔽及加强绝缘．该类变压器能提供敏感负载的隔离以防止电源系统遭受严峻的大气干扰。
产品特点 性能参数

◆ 采用 H、F 级为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电气性能和机械 ◆ 额定容量 : 1 Kva-1000Kva
性能。H、F 级材料不易老化．耐收缩及抗压缩，加上弹力特强．因此可以确保变压器即使 ◆ 联结组别： Y,yn0、Y,d11、 D,yn11 等
使用数年后线圈仍保持结构紧密，并且能够承受短路的压力。 ◆ 绝缘等级 : F 级、H 级
◆ 变压器整体由不溶性的聚酯树脂在真空压力 T 漫渍 (VIP)。然后在热固化里固化。
产品尺寸及型号

Sn L W H A B D
产品规格型号
kVA mm mm mm mm mm mm
THSCG-3kVA 3 270 140 270 120 85 9
THSCG-4kVA 4 270 150 270 120 125 9
THSCG-5kVA 5 280 180 270 120 145 9
THSCG-8kVA 8 320 250 280 200 155 9
THSCG-10kVA 10 400 250 300 250 155 9
THSCG-16kVA 16 480 250 330 250 155 9
THSCG-20kVA 20 480 2800 350 250 175 9
THSCG-25kVA 25 520 300 380 250 175 9
THSCG-30kVA 30 670 350 560 400 320 12.5
THSCG-40kVA 40 690 360 590 400 320 12.5
THSCG-50kVA 50 720 360 650 400 320 12.5
THSCG-63kVA 63 760 360 720 400 320 12.5
THSCG-80kVA 80 800 360 750 400 320 12.5
THSCG-100kVA 100 850 380 780 400 320 12.5
THSCG-125kVA 125 870 450 800 500 400 15
THSCG-160kVA 160 880 450 820 500 400 15
THSCG-200kVA 200 980 450 920 500 400 15
THSCG-250kVA 250 1000 460 940 500 400 15
THSCG-315kVA 315 1050 500 960 600 400 15
THSCG-400kVA 400 1100 500 1000 800 400 15
THSCG-500kVA 500 1100 500 1000 800 400 15
THSCG-630kVA 630 1150 540 1100 800 500 15
THSCG-800kVA 800 1250 600 1180 800 500 15
THSCG-1000kVA 1000 1300 620 1200 800 500 15
THSCG-1250kVA 1250 1400 650 1300 800 500 15
THSCG-1600kVA 1600 1560 700 1450 800 500 15
THSCG-2000kVA 2000 1600 720 1500 1000 550 18
THSCG-2500kVA 2500 1800 750 1600 1000 550 18

.
