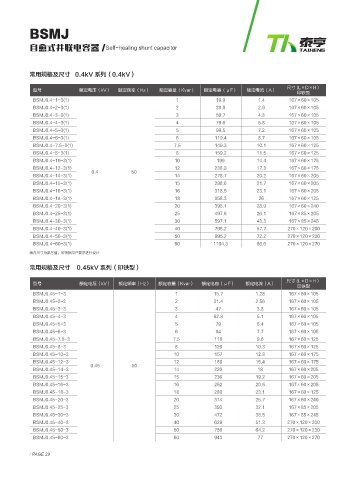

BSMJ

自愈式并联电容器 / Self-healing shunt capacitor

常用规格及尺寸 0.4kV 系列（0.4kV）

尺寸 (L×D×H）
型号 额定电压（kV） 额定频率（Hz） 额定容量（Kvar） 额定电容（μF） 额定电流（A）
印铁型
BSMJ0.4-1-3(1) 1 19.9 1.4 167×60×105
BSMJ0.4-2-3(1) 2 39.8 2.9 167×60×105
BSMJ0.4-3-3(1) 3 59.7 4.3 167×60×105
BSMJ0.4-4-3(1) 4 79.6 5.8 167×60×105
BSMJ0.4-5-3(1) 5 99.5 7.2 167×60×105
BSMJ0.4-6-3(1) 6 119.4 8.7 167×60×105
BSMJ0.4-7.5-3(1) 7.5 149.3 10.1 167×60×125
BSMJ0.4-8-3(1) 8 159.2 11.5 167×60×125
BSMJ0.4-10-3(1) 10 199 14.4 167×60×175
BSMJ0.4-12-3(1) 12 238.9 17.3 167×60×175
0.4 50
BSMJ0.4-14-3(1) 14 278.7 20.2 167×60×205
BSMJ0.4-15-3(1) 15 298.6 21.7 167×60×205
BSMJ0.4-16-3(1) 16 318.5 23.1 167×60×205
BSMJ0.4-18-3(1) 18 358.3 26 167×60×125
BSMJ0.4-20-3(1) 20 398.1 28.9 167×60×240
BSMJ0.4-25-3(1) 25 497.6 26.1 167×85×205
BSMJ0.4-30-3(1) 30 597.1 43.3 167×85×245
BSMJ0.4-40-3(1) 40 796.2 57.7 270×120×200
BSMJ0.4-50-3(1) 50 995.2 72.2 270×120×230
BSMJ0.4-60-3(1) 60 1194.3 86.6 270×120×270
表内尺寸为参考值，可根据用户要求进行设计

常用规格及尺寸 0.45kV 系列（印铁型）

尺寸 (L×D×H）
型号 额定电压（kV） 额定频率（Hz） 额定容量（Kvar） 额定电容（μF） 额定电流（A）
印铁型
BSMJ0.45-1-3 1 15.7 1.28 167×60×105
BSMJ0.45-2-3 2 31.4 2.56 167×60×105
BSMJ0.45-3-3 3 47 3.8 167×60×105
BSMJ0.45-4-3 4 62.8 5.1 167×60×105
BSMJ0.45-5-3 5 79 6.4 167×60×105
BSMJ0.45-6-3 6 94 7.7 167×60×105
BSMJ0.45-7.5-3 7.5 118 9.6 167×60×125
BSMJ0.45-8-3 8 126 10.3 167×60×125
BSMJ0.45-10-3 10 157 12.8 167×60×175
BSMJ0.45-12-3 12 189 15.4 167×60×175
0.45 50
BSMJ0.45-14-3 14 220 18 167×60×205
BSMJ0.45-15-3 15 236 19.2 167×60×205
BSMJ0.45-16-3 16 252 20.5 167×60×205
BSMJ0.45-18-3 18 283 23.1 167×60×125
BSMJ0.45-20-3 20 314 25.7 167×60×240
BSMJ0.45-25-3 25 393 32.1 167×85×205
BSMJ0.45-30-3 30 472 38.5 167×85×245
BSMJ0.45-40-3 40 629 51.3 270×120×200
BSMJ0.45-50-3 50 786 64.2 270×120×230
BSMJ0.45-60-3 60 943 77 270×120×270

/ PAGE 29
