THSCB
配电变压器 / Distribution transformer

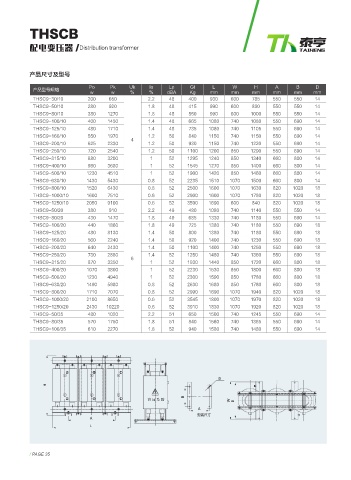

产品尺寸及型号
Po Pk Uk Io Lp Gt L W H A B D
产品型号规格
w w % % dBA Kg mm mm mm mm mm mm
THSC9-30/10 200 650 2.2 48 400 930 600 785 550 550 14
THSC9-50/10 280 920 1.8 48 415 990 600 830 550 550 14
THSC9-80/10 380 1270 1.8 48 550 990 600 1000 550 550 14
THSC9-100/10 400 1450 1.4 48 665 1080 740 1080 550 690 14
THSC9-125/10 480 1710 1.4 48 735 1080 740 1105 550 690 14
THSC9-160/10 550 1970 1.2 50 840 1150 740 1150 550 690 14
4
THSC9-200/10 625 2330 1.2 50 930 1150 740 1220 550 690 14
THSC9-250/10 720 2540 1.2 50 1100 1200 850 1290 550 690 14
THSC9-315/10 880 3200 1 52 1295 1240 850 1340 660 800 14
THSC9-400/10 980 3680 1 52 1545 1270 850 1400 660 800 14
THSC9-500/10 1230 4510 1 52 1900 1420 850 1460 660 800 14
THSC9-630/10 1430 5430 0.8 52 2235 1510 1070 1500 660 800 14
THSC9-800/10 1520 6430 0.8 52 2500 1600 1070 1630 820 1020 18
THSC9-1000/10 1600 7510 0.6 52 2900 1600 1070 1780 820 1020 18
THSC9-1250/10 2050 9100 0.6 52 3590 1690 600 840 820 1020 18
THSC9-50/20 380 910 2.2 49 480 1080 740 1140 550 550 14
THSC9-80/20 430 1470 1.8 49 685 1330 740 1180 550 690 14
THSC9-100/20 440 1860 1.8 49 725 1380 740 1180 550 690 18
THSC9-125/20 480 8130 1.4 50 800 1380 740 1180 550 690 18
THSC9-160/20 560 2240 1.4 50 920 1400 740 1230 550 690 18
THSC9-200/20 640 2430 1.4 50 1100 1400 740 1250 550 690 18
THSC9-250/20 730 2880 1.4 52 1250 1480 740 1360 550 690 18
6
THSC9-315/20 870 3350 1 52 1930 1440 850 1720 660 800 18
THSC9-400/20 1070 3800 1 52 2230 1530 850 1800 660 800 18
THSC9-500/20 1230 4940 1 52 2300 1590 850 1780 660 800 18
THSC9-630/20 1490 5980 0.8 52 2630 1680 850 1780 660 800 18
THSC9-800/20 1710 7070 0.8 52 2990 1690 1070 1940 820 1020 18
THSC9-1000/20 2100 8650 0.6 52 3545 1800 1070 1970 820 1020 18
THSC9-1250/20 2430 10220 0.6 52 3910 1830 1070 1920 820 1020 18
THSC9-50/35 480 1020 2.2 51 650 1500 740 1245 550 690 14
THSC9-80/35 570 1750 1.8 51 840 1560 740 1365 550 690 14
THSC9-100/35 610 2270 1.8 52 940 1580 740 1480 550 690 14
*
.
(
倄 ࢷ ࢝ 䮕 = (
'
؍ؾت
'
2
/ PAGE 35
