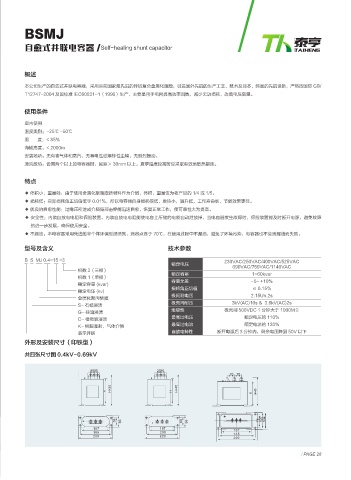

Page 37 - 湖北泰亨电气新材料科技有限公司

BSMJ

自愈式并联电容器 / Self-healing shunt capacitor

概述

本公司生产的自愈式并联电容器，采用目前国家最先进的锌铝复合金属化薄膜，引进国外先进的生产工艺、技术及日本、韩国的先进设备，严格按国际 GB/
T12747-2004 及国标准 IEC60831-1（1996）生产，主要是用于电网提高功率因数，减少无功损耗，改善电压质量。

使用条件

室内使用
温度类别：-25℃ -50℃
湿 度：< 85%
海拔高度：< 2000m
安装场所：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈振动。
通风散热：设置两个以上的电容器时，间距＞ 30mm 以上。夏季温度较高时应采取有效地散热措施。

特点

◆ 体积小，重量轻：由于使用金属化聚薄膜新材料作为介质，体积，重量仅为老产品的 1/4 或 1/5。
◆ 损耗低：实际损耗角正切值低于 0.01%，所以电容器自身能耗很低，发热小，温升低，工作寿命长，节能效果更佳。
◆ 优良的自愈性能：过电压所造成介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高。
◆ 安全性：内装自放电电阻和保险装置。内装自放电电阻能使电容上所储的电能自动泄放掉，当电容器发生故障时，保险装置能及时断开电源，避免故障
的进一步发展，确保使用安全。
◆ 不漏油：本电容器采用先进的半个体环保型浸渍剂，滴容点高于 70℃，在使用过程中不漏油，避免了环境污染，电容器也不会因漏油而失败。

型号及含义 技术参数
B S MJ 0.4-15 -3 230VAC/250VAC/400VAC/525VAC
额定电压 690VAC/750VAC/1140VAC
相数 3（三相）
额定容量 1-60kvar
相数 1（单相）
容量允差 -5~ +10%
额定容量 (kvar)
损耗角正切值 ≤ 0.15%
额定电压 (kv)
极间耐电压 2.15Un.2s
金属化聚丙烯膜
极壳间耐压 3kV(AC)10s & 3.6kV(AC)2s
S- 石蜡浸渍
G- 硅油浸渍 绝缘性 极壳间 500VDC 1 分钟大于 1000MΩ
C- 植物油浸渍 最高过电压 额定电压的 110%
K- 树脂灌封，气体介质 最高过电流 额定电流的 130%
表示并联 自放电特性 断开电源后 3 分钟内，剩余电压降到 50V 以下
外形及安装尺寸（印铁型）

共四张尺寸图 0.4kV-0.69kV

5050 3030
70 70

H+35 H+40
H H H+40
H

38 66 60 95 78 120 132
167 167 167
185 200 185
200 220 200

/ PAGE 28
