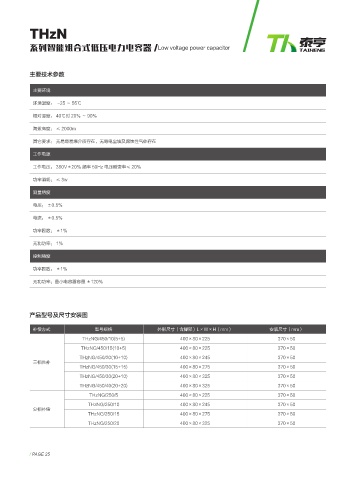

Page 34 - 湖北泰亨电气新材料科技有限公司

THzN

系列智能组合式低压电力电容器 / Low voltage power capacitor

主要技术参数

主要环境

环境温度： -25 ～ 55℃
相对湿度： 40℃时 20% ～ 90%

海拔高度： ≤ 2000m

其它要求： 无易燃易爆介质存在，无导电尘埃及腐蚀性气体存在

工作电源
工作电压： 380V±20% 频率 50Hz 电压畸变率≤ 20%

功率消耗： ≤ 3w

测量精度

电压： ±0.5%
电流： ±0.5%

功率因数： ±1%

无功功率： 1%
控制精度

功率因数： ±1%

无功功率：最小电容器容量 ±120%

产品型号及尺寸安装图

补偿方式 型号规格 外形尺寸（含脚架）L×W×H（mm） 安装尺寸（mm）
THzNG/450/10(5+5) 400×80×225 370×50
THzNG/450/15(10+5) 400×80×225 370×50
THzNG/450/20(10+10) 400×80×245 370×50
三相共补
THzNG/450/30(15+15) 400×80×275 370×50
THzNG/450/30(20+10) 400×80×325 370×50
THzNG/450/40(20+20) 400×80×325 370×50
THzNG/250/5 400×80×225 370×50
THzNG/250/10 400×80×245 370×50
分相补偿
THzNG/250/15 400×80×275 370×50
THzNG/250/20 400×80×325 370×50
