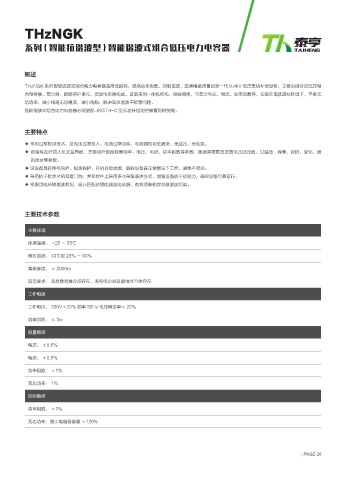

THzNGK

系列 ( 智能抗谐波型 ) 智能谐波式组合低压电力电容器

概述

THzNGK 系列智能滤波式组合电力电容器是降低能耗，提高功率因数、抑制谐波，改善电能质量的新一代 0.4kV 低压无功补偿设备，主要由组合式低压电
力电容器、显示器、断路保护单元、滤波电抗器构成。设备采用一体化结构，接线简便，可显示电压、电流、功率因数等。安装在谐波超标环境下，平衡无
功功率，减小线路无功电流，减小线损，解决高次谐波干扰等问题。
智能谐波式组合电力电容器必须搭配 JKGTH-C 型无功补偿测控装置同时使用。

主要特点
◆ 采用过零投切技术，及电压过零投入，电流过零切除，电容器投切低涌流、无过压、无电弧。
◆ 设备有友好的人机交互界面，方便用户查询测量频率、电压、电流、功率因数等参数，根据需要更改设置电压过压值、过温值、容量、延时、变化、通
讯地址等参数。
◆ 该设备具有停电保护、短路保护，开机自检功能，确保设备在正常情况下工作，避免不受控。
◆ 采用抗干扰单片机和看门狗，并在软件上采用多点采集表决方式，增强设备抗干扰能力，确保设备可靠运行。
◆ 根据用电环境谐波状况，设计匹配合理的滤波电抗器，有效消除相应次数谐波污染。

主要技术参数

主要环境

环境温度： -25 ～ 55℃
相对湿度： 40℃时 20% ～ 90%

海拔高度： ≤ 2000m

其它要求： 无易燃易爆介质存在，无导电尘埃及腐蚀性气体存在

工作电源
工作电压： 380V±20% 频率 50Hz 电压畸变率≤ 20%

功率消耗： ≤ 3w

测量精度

电压： ±0.5%
电流： ±0.5%

功率因数： ±1%

无功功率： 1%

控制精度
功率因数： ±1%

无功功率：最小电容器容量 ±120%
