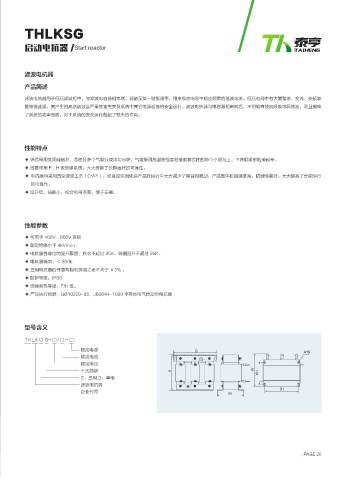

THLKSG
启动电抗器 / Start reactor
滤波电抗器
产品简述
滤波电抗器用于低压滤波柜中，与滤波电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流。低压电网中有大量整流、变流、变频装
置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。滤波电抗器与电容器相串联后，不但能有效地吸收电网谐波，而且提高
了系统的功率因数，对于系统的安全运行起到了较大的作用。
性能特点
◆ 铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
◆ 线圈采用 F、H 级绝缘系统，大大提高了长期运行的可靠性。
◆ 电抗器均采用真空浸漆工艺（CVPI），经高温烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行
的可靠性。
◆ 温升低，损耗小，综合利用率高，便于安装。
性能参数
◆ 可用于 400V、600V 系统
◆ 额定绝缘水平 4kV/min
◆ 电抗器各部位的温升限值：铁芯不起过 85K，线圈温升不超过 95K。
◆ 电抗器噪声：＜ 50db
◆ 三相电抗器的任意两相电抗值之差不大于 ±3% 。
◆ 防护等级：IP00
◆ 绝缘耐热等级：F/H 级。
◆ 产品执行标准：GB10229-88，JB9644-1999 半导体电气传动用电抗器
型号含义
TH LK □ G- □ / □ - □
额定电感 D A*B
额定电流
额定电压
干式线绕 H W W1
S：三相 D：单相
滤波电抗器
D1
企业代号 W2
