KCSRM16-12
气体绝缘金属封闭开关设备
Gas insulated metal enclosed switchgear

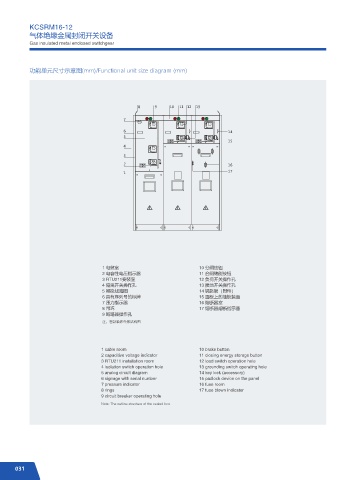

功能单元尺寸示意图(mm)/Functional unit size diagram (mm)

1 电缆室 10 分闸按钮
2 电容性电压指示器 11 合闸储能按钮
3 RTU211安装室 12 负荷开关操作孔
4 隔离开关操作孔 13 接地开关操作孔
5 模拟线路图 14 钥匙锁（附件）
6 具有序列号的标牌 15 面板上的挂锁装置
7 压力指示器 16 熔断器室
8 吊环 17 熔断器熔断指示器
9 断路器操作孔
注：密封箱体外形结构图

1 cable room 10 brake button
2 capacitive voltage indicator 11 closing energy storage button
3 RTU211 installation room 12 load switch operation hole
4 isolation switch operation hole 13 grounding switch operating hole
5 analog circuit diagram 14 key lock (accessory)
6 signage with serial number 15 padlock device on the panel
7 pressure indicator 16 fuse room
8 rings 17 fuse blown indicator
9 circuit breaker operating hole
Note: The outline structure of the sealed box

031
