XGN66-12
固定式封闭开关设备
Fixed enclosed switchgear

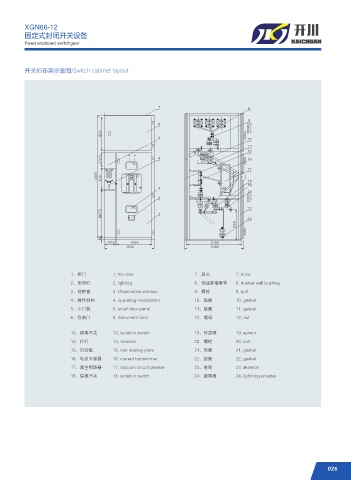

开关柜布置示意图/Switch cabinet layout

1、柜门 1, the door 7、眉头 7, brow
2、照明灯 2, lighting 8、母线穿墙套管 8, busbar wall bushing
3、观察窗 3. Observation window 9、螺栓 9, bolt
4、操作机构 4, operating mechanism 10、垫圈 10, gasket
5、小门板 5, small door panel 11、垫圈 11, gasket
6、仪表门 6, instrument door 12、螺母 12, nut

13、隔离开关 13, isolation switch 19、传感器 19, sensor
14、拉杆 14, drawbar 20、螺栓 20, bolt
15、后封板 15, rear sealing plate 21、垫圈 21, gasket
16、电流互感器 16, current transformer 22、垫圈 22, gasket
17、真空断路器 17, vacuum circuit breaker 23、骨架 23, skeleton
18、隔离开关 18, isolation switch 24、避雷器 24, lightning arrester

026
