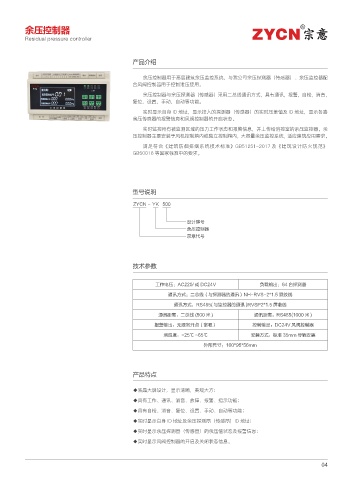

余压控制器 R

Residual pressure controller

产品介绍

余压控制器用于高层建筑余压监控系统，与我公司余压探测器（传感器）、余压监控器配
合风阀控制器用于控制泄压使用。
余压控制器与余压探测器（传感器）采用二总线通讯方式，具有通讯，报警，自检，消音，
复位，设置，手动，自动等功能。
实时显示自身 ID 地址，显示接入的探测器（传感器）的实时压差值及 ID 地址，显示各路
余压传感器的报警信息和风阀控制器的开启状态。
实时监控所有被监测区域的压力工作状态和报警信息，并上传给消控室的余压监控器。余
压控制器主要安装于风机控制箱内或独立控制箱内，大容量余压监控系统，适应建筑应用需求。
满足符合《建筑防烟排烟系统技术标准》GB51251-2017 及《建筑设计防火规范》
GB50016 等国家标准中的要求。

型号说明
ZYCN - YK 500

设计序号
余压控制器
宗意代号

技术参数

工作电压：AC220/ 或 DC24V 负载输出：64 台探测器

通讯方式：二总线（与探测器的通讯）NH-RVS-2*1.5 双绞线
通讯方式：RS485( 与监控器的通讯 )RVSP2*1.5 屏蔽线
通讯距离：二总线 (500 米 ) 通讯距离：RS485(1000 米 )
报警输出：无源常开点（常吸） 控制输出：DC24V 风阀控制器
境温度：-25℃ ~65℃ 安装方式：标准 35mm 导轨安装
外形尺寸：160*95*56mm

产品特点

◆液晶大屏设计，显示清晰，美观大方；
◆具有工作、通讯、消音、故障、报警、指示功能；
◆具有自检、消音、复位、设置、手动、自动等功能；
◆实时显示自身 ID 地址及余压探测器（传感器）ID 地址；
◆实时显示余压探测器（传感器）的余压值状态及报警信息；
◆实时显示风阀控制器的开启及关闭状态信息。
