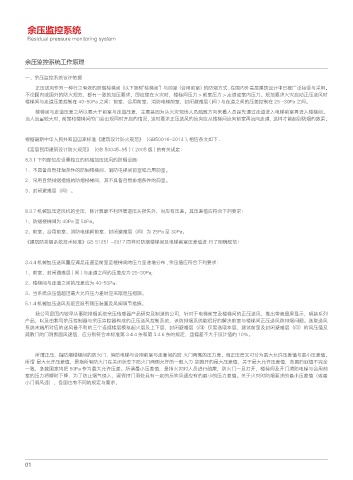

余压监控系统

Residual pressure monitoring system

余压监控系统工作原理

一、余压监控系统设计依据
正压送风作为一种行之有效的防烟楼梯间（以下简称“楼梯间”）与前室（合用前室）的防烟方式 , 在国内外高层建筑设计中已被广泛接受与采用。
不论国内或国外的防火规范，都有一致的加压要求，即应使在火灾时，楼梯间压力 > 前室压力 > 走道或室内压力。规范要求火灾启动正压送风时
楼梯间与走道压差控制在 40~50Pa 之间；前室，合用前室，消防电梯前室，封闭避难层 ( 间 ) 与走道之间的压差控制在 25 ~30Pa 之间。
楼梯间与走道压差之所以要大于前室与走道压差，主要是因为从火灾现场人员疏散方向来看人员是先通过走道进入电梯前室再进入楼梯间。
当人流量较大时，前室和楼梯间的门会出现同时开启的情况，这时要求正压送风的流向应从楼梯间流向前室再流向走道，这样才能起到防烟的效果。

根据最新中华人民共和国国家标准《建筑设计防火规范》（GB50016-2014 ), 相应条文如下 .
《高层民用建筑设计防火规范》（GB 50045-95 ) ( 2005 版 ) 的有关规定：
8.3.1 下列部位应设置独立的机械加压送风的防烟设施：
1、不具备自然排烟条件的防烟楼梯间、消防电梯间前室或合用前室。
2、采用自然排烟措施的防烟楼梯间，其不具备自然排烟条件的前室。

3、封闭避难层（间）。

8.3.7 机械加压送风机的全压，除计算最不利环管道压头损失外，尚应有压差。其压差值应符合下列要求：
1、防烟楼梯间为 40Pa 至 50Pa。
2、前室、合用前室、消防电梯间前室、封闭避难层（间）为 25Pa 至 30Pa。
《建筑防排烟系统技术标准》GB 51251 -2017 同样对防烟楼梯间及电梯前室压差值进 行了明确规范：

3.4.4 机械加压送风量应满足走道至前室至楼梯间的压力呈递增分布 , 余压值应符合下列要求：
1、前室、封闭避难层 ( 间 ) 与走道之间的压差应为 25~30Pa;
2、楼梯间与走道之间的压差应为 40~50Pa；
3、当系统余压值超过最大允许压力差时应采取泄压措施。
5.1.4 机械加压送风系统宜设有测压装置及风阀调节措施。
我公司是国内较早从事防排烟系统余压传感器产品研究及制造的公司，针对于电梯前室及楼梯间的正压送风，推出带液晶屏显示，明装系列
产品，以及由我司余压控制器与余压监控器构成的正压送风控制系统，该防排烟系统能很好的解决前室与楼梯间正压送风防排烟问题。选取送风
系统末端所对应的送风最不利的三个连续楼层模拟起火层及上下层，封闭避难层（间）仅需选取本层，测试前室及封闭避难层（间）的风压值及
疏散门的门洞断面风速值，应分别符合本标准第 3.4.4 条和第 3.4.6 条的规定，且偏差不大于设计值的 10%。

所谓正压，指防烟楼梯间的防火门、消防电梯与合用前室与走廊间的防 火门两侧的压力差。而正压度又可分为最大允许压差值与最小压差值。
所谓 最大允许压差值，是指所有防火门在关闭状态下防火门两侧允许的一般人力 能推开的最大压差值，关于最大允许压差值，各国的取值不完全
一致，多数国家均把 50Pa 作为最大允许压差。所谓最小压差值，是指火灾时人员进行疏散，防火门一旦打开，楼梯间及开门消防电梯与合用前
室的压力将瞬时下降，为了防止烟气侵入，要保持门洞处具有一定的反吹风速应有的最小的压力差值。关于火灾时防烟要求的最小压差值（或最
小门洞风速），各国也有不同的规定与要求。

01
