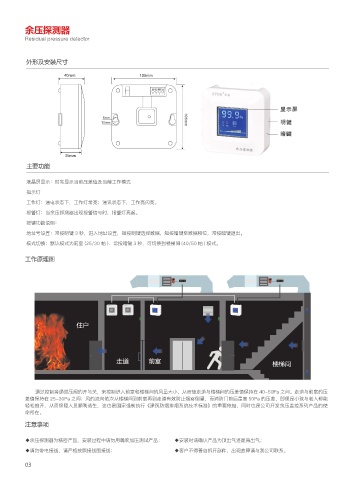

余压探测器

Residual pressure detector

外形及安装尺寸

SS

SS
主要功能

液晶屏显示：时实显示当前压差值及当前工作模式
指示灯
工作灯：通电状态下，工作灯常亮；通讯状态下，工作亮闪亮。
报警灯：当余压探测器出现报警信号时，报警灯亮起。
按键功能说明：
地址号设置：常按明键 3 秒，进入地址设置，短按明键选择数据，短按暗键至数据移位，常按暗键退出。

模式切换：默认模式为前室 (25/30 帕 )．常按暗键 3 秒，可切换到楼梯间 (40/50 帕 ) 模式。

工作原理图

ѻۯ

૚ଳ ӹ؜ ࠡࠐ୿

通过控制旁通泄压阀的开与关，来控制进入前室和楼梯间的风量大小，从而使走道与楼梯间的压差值保持在 40-50Pa 之间。走道与前室的压
差值保持在 25-30Pa 之间；风的流向依次从楼梯间到前室再到走道有效防止烟雾倒灌，而消防门前后最高 50Pa 的压差，即便是小孩与老人都能
轻松推开，从而保障人员顺利逃生，这也是国家强制执行《建筑防烟排烟系统技术标准》的重要依据，同时也是公司开发余压监控系列产品的使
命所在。
注意事项

◆余压探测器为精密产品，安装过程中请勿用嘴吹加压测试产品； ◆安装时请确认产品为顶出气还是背出气；
◆请勿带电接线，请严格按照接线图接线； ◆客户不得善自拆开部件，出现故障请与我公司联系。
