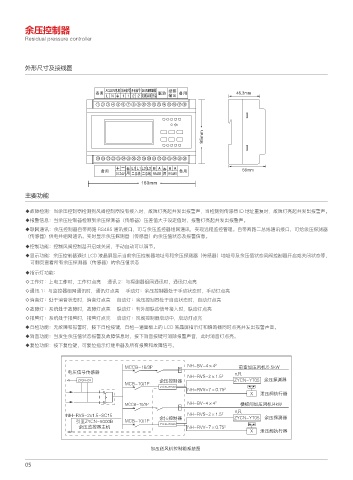

Page 10 - 上海宗意电气有限公司(余压监控2020)

余压控制器

Residual pressure controller

外形尺寸及接线图

46.3mm

56mm

主要功能

◆故障检测：当余压控制器检测到风阀控制器没有接入时，故障灯亮起并发出报警声，当检测到传感器 ID 地址重复时，故障灯亮起并发出报警声。
◆报警信息：当余压控制器检测到余压探测器（传感器）压差值大于设定值时，报警灯亮起并发出报警声。
◆联网通讯：余压控制器自带两路 RS485 通讯接口，可与余压监控器组网通讯，实现远程监控管理。自带两路二总线通讯接口，可给余压探测器
（传感器）供电并组网通讯。实时显示余压探测器（传感器）的余压值状态及报警信息。
◆控制功能：控制风阀控制器开启或关闭，手动自动可以调节。
◆显示功能：余压控制器通过 LCD 液晶屏显示当前余压控制器地址号和余压探测器（传感器）地址号及余压值状态风阀控制器开启或关闭状态等，
可翻页查看所有余压探测器（传感器）的余压值状态
◆指示灯功能：
◇工作灯：上电工作时，工作灯点亮 通讯 2：与探测器组网通讯时，通讯灯点亮
◇通讯 1：与监控器组网通讯时，通讯灯点亮 手动灯：余压控制器处于手动状态时，手动灯点亮
◇消音灯：处于消音状态时，消音灯点亮 自动灯：余压控制器处于自动状态时，自动灯点亮
◇故障灯：系统处于故障时，故障灯点亮 联动灯：有外部联动信号接入时，联动灯点亮
◇报警灯：系统处于报警时，报警灯点亮 启动灯：风阀控制器启动中，启动灯点亮
◆自检功能：无故障和报警时，按下自检按键，自检一遍面板上的 LCD 液晶屏指示灯和蜂鸣器同时点亮并发出报警声音。
◆消音功能：当发生余压值状态报警及故障信息时，按下消音按键可消除报警声音，此时消音灯点亮。
◆复位功能：按下复位键，可复位指示灯继电器及所有报警和故障信号。

.$$# 1 /) #7 f ݹაߌࢷ䷺ᱦ L8
⩡ࢷԍणьᙋஔ Oख
/) 374 f
;:$/ %: ҅ࢷᣓݢஔ ;:$/ :5 ҅ࢷᣎ≷ஔ
.$# 1
;:$/ :,
/) 377 f
9 ⇰ࢷ䬬ន㵸ஔ
.$$# 1 /) #7 f Ẩᷛ䬠ߌࢷ䷺ᱦ L8
Oख

/) 374 Y 4$ ҅ࢷᣓݢஔ /) 374 f ;:$/ :5 ҅ࢷᣎ≷ஔ
ᑁ㜟;:$/ # .$# 1
҅ࢷ⯽ᣓஔͧᱦ ;:$/ :, /) 377 f
9 ⇰ࢷ䬬ន㵸ஔ

ߌࢷ䔭䷺ᱦᣓݢポ㈧㐋ప

05
