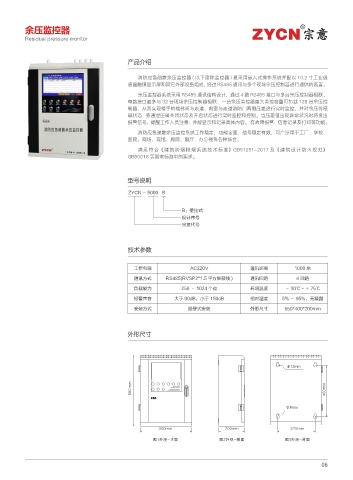

余压监控器 R

Residual pressure monitor

产品介绍

消防应急疏散余压监控器 ( 以下简称监控器 ) 是采用嵌入式操作系统并配以 10.2 寸工业级
液晶触摸显示屏和其它外部设备组成，经过 RS485 通讯与多个现场余压控制器进行通信的装置。
余压监控器系统采用 RS485 通讯结构设计，通过 4 路 RS485 接口与多台余压控制器相联、
每路接口最多与 32 台现场余压控制器相联、一台余压监控器最大监控容量可负载 128 台余压控
制器，从而实现楼宇的楼梯间与走道、前室与走道消防门两侧压差进行实时监控，并对余压传感
器状态 . 旁通泄压阀关闭状态及开启状态进行实时监控和控制。当压差值出现异常状况时将发出
报警信号，提醒工作人员注意；并能显示和记录具体内容。 有故障报警、信息记录及打印等功能。
消防应急疏散余压监控系统工作稳定，功能全面，信号稳定有效，可广泛用于工厂、学校、
医院、商场、宾馆、剧院、展厅、办公楼等各种场合。
满足符合《建筑防烟排烟系统技术标准》GB51251-2017 及《建筑设计防火规范》
GB50016 等国家标准中的要求。

型号说明

ZYCN - 5000 B

B：壁挂式
设计序号
宗意代号

技术参数

工作电源 AC220V 通讯距离 1000 米
通讯方式 RS485(RVSP2*1.5 平方屏蔽线 ) 通讯回路 4 回路
负载能力 256 – 1024 个点 环境温度 － 30℃～＋ 75℃
报警声音 大于 90dB，小于 150dB 相对湿度 5% ～ 95%，无凝露
安装方式 挂壁式安装 外形尺寸 550*400*200mm

外形尺寸

œ NN

NN NN

œ NN

N N NN NN
ڎ ܰ᜹ ൣ᭦ ڎ ܰ᜹ Ξ᭦ ڎ ܰ᜹ ᐿ᭦

06
