余压监控器 R

Residual pressure monitor

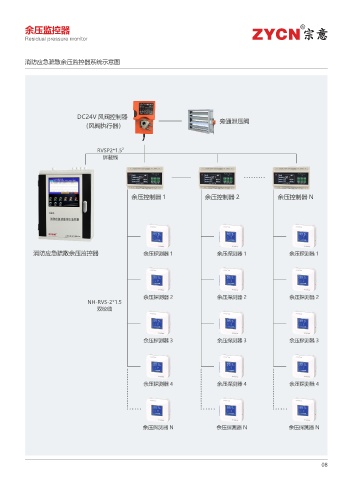

消防应急疏散余压监控器系统示意图

DC24V 风阀控制器
（风阀执行器） 旁通泄压阀

RVSP2*1.5 2
屏蔽线

余压控制器 1 余压控制器 2 余压控制器 N

消防应急疏散余压监控器 余压探测器 1 余压探测器 1 余压探测器 1

余压探测器 2 余压探测器 2 余压探测器 2
NH-RVS-2*1.5
双绞线

余压探测器 3 余压探测器 3 余压探测器 3

余压探测器 4 余压探测器 4 余压探测器 4

余压探测器 N 余压探测器 N 余压探测器 N

08
