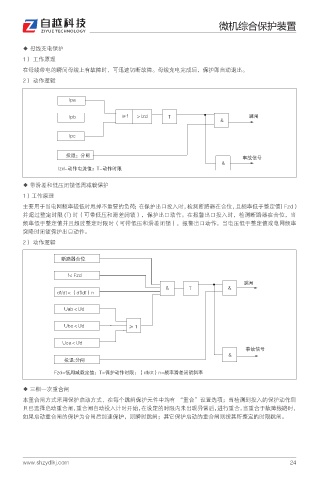

微机综合保护装置

◆ 母线充电保护
1） 工作原理
在母线带电的瞬间母线上有故障时，可迅速切断故障。母线充电完成后，保护即自动退出。
2） 动作逻辑

*QB

*QC Ō 喡*[E 5 䌟䬤
喉
*QD

េ䔬喝ܲ䬤 ηᩱԍण
喉
*[E ߔ҈⩡≭ը喞5 ߔ҈ᬢ䭼
◆ 带滑差和低压闭锁低周减载保护
1）工作原理
主要用于当电网频率较低时甩掉不重要的负荷；在保护出口投入时，检测断路器在合位，且频率低于整定值（Fzd）
并超过整定时限 (T) 时（可带低压和滑差闭锁），保护出口动作。在报警出口投入时，检测断路器在合位，当
频率低于整定值并且超过整定时限时（可带低压和滑差闭锁），报警出口动作。当电压低于整定值或电网频率
突降时闭锁保护出口动作。
2） 动作逻辑

᫙䌛ஔऴѹ
G '[E
䌟䬤
5
EG EU喟喋EG EU喌O
6BC喟6E
6CD喟6E Ō

6DB喟6E
ηᩱԍण

េ䔬 ܲ䬤
'[E Ѻঔۻ䒩჆ը喞5 ԉ័ߔ҈ᬢ䭼喞喋EG EU喌O 䶽⢳⏽ጚ䬙䨭᫈⢳

◆ 三相一次重合闸
本重合闸方式采用保护启动方式，在每个跳闸保护元件中均有 “重合”设置选项；当检测到投入的保护动作后
且已选择启动重合闸，重合闸自动投入计时开始，在设定的时限内未出现异常后，进行重合。当重合于故障线路时，
如果启动重合闸的保护为合闸后加速保护，则瞬时跳闸；其它保护启动的重合闸则按其所整定的时限跳闸。
