微机综合保护装置

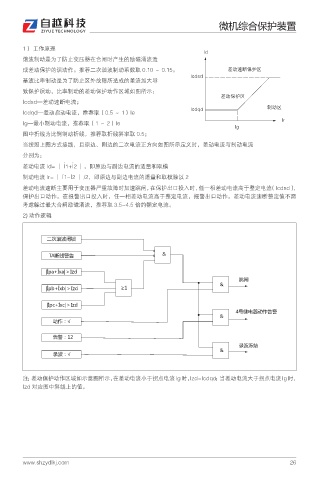

1） 工作原理
*E
谐波制动是为了防止变压器在合闸时产生的励磁涌流造
成差动保护的误动作。推荐二次谐波制动系数取 0.10 ～ 0.15。 ጚߔ䕋᫙ԉ័ࡦ
*DETE
基波比率制动是为了防止区外故障所造成的差流加大导
致保护误动，比率制动的差动保护动作区域如图所示：
ጚߔԉ័ࡦ
Icdsd—差动速断电流；
*DERE ݢߔࡦ
Icdqd—差动启动电流，推荐取（0.5 ～ 1）Ie
*S
Ig—最小制动电流，推荐取（1 ～ 2）Ie
*H
图中折线为比例制动折线，推荐取折线斜率取 0.5；
当按照上图方式接线，且原边、副边的二次电流正方向如图所示定义时，差动电流与制动电流
分别为：
• •
差动电流 Id= │ I1+I2 │，即原边与副边电流的适量和取模
• •
制动电流 Ir= │ I1-I2 │ /2，即原边与副边电流的适量和取模除以 2
差动电流速断主要用于变压器严重故障时加速跳闸，在保护出口投入时，任一相差动电流高于整定电流（Icdsd），
保护出口动作。在报警出口投入时，任一相差动电流高于整定电流，报警出口动作。差动电流速断整定值不需
考虑躲过最大合闸励磁涌流，推荐取 3.5~4.5 倍的额定电流。
2) 动作逻辑

иࠩ઴ࡦ୻୧

:'ލিઊճ ͥ

b/VG /^Gbͽ/`J
૩஀
ͥ
b/VH /^Hbͽ/`J ʈ
b/VI /^Ibͽ/`J
՚৐ऄ֘Ԉҁճઊ
ͥ
Ԉҁ͹ɰ
ճઊ͹
ڣࡦӓৈ
ͥ
ڣࡦ͹ɰ

注：差动保护动作区域如示意图所示，在差动电流小于拐点电流Ig时，Izd=Icdqd；当差动电流大于拐点电流Ig时，
Izd 对应图中斜线上的值。
