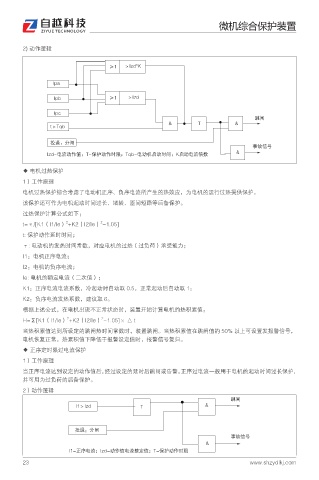

微机综合保护装置

2) 动作逻辑

Ō 喡*[E ,
*QB

*QC Ō 喡*[E
*QD
䌟䬤
喉 5 喉
U喡5RC
េ䔬喝ܲ䬤
ηᩱԍण
*[E ⩡≭ߔ҈ը喞5 ԉ័ߔ҈ᬢ䭼喞5RC ⩡ߔᱦज़ߔᬢ䬠喞,ज़ߔ⩡≭Թ᪜ 喉
◆ 电机过热保护
1）工作原理
电机过热保护综合考虑了电动机正序、负序电流所产生的热效应，为电机的运行过热提供保护。
该保护还可作为电机起动时间过长、堵转、匝间短路等后备保护。
过热保护计算公式如下：
2
2
t=τ/[K1（I1/Ie） +K2（I2/Ie） -1.05]
t: 保护动作延时时间；
τ: 电动机的发热时间常数，对应电机的过热（过负荷）承受能力；
I1：电机正序电流；
I2：电机的负序电流；
Ie: 电机的额定电流（二次值）；
K1：正序电流电流系数，冷起动时自动取 0.5，正常起动后自动取 1；
K2：负序电流发热系数，建议取 6。
根据上述公式，在电机出现不正常状态时，装置开始计算电机的热积累值：
H=Σ[K1（I1/Ie） +K2（I2/Ie） -1.05]× △ t
2
2
当热积累值达到所设定的跳闸热时间常数时，装置跳闸。当热积累值在跳闸值的 50% 以上可设置发报警信号，
电机恢复正常，热累积值下降低于报警设定值时，报警信号复归。
◆ 正序定时限过电流保护
1）工作原理
当正序电流达到设定的动作值后，经过设定的延时后跳闸或告警。正序过电流一般用于电机的起动时间过长保护，
并可用为过负荷的后备保护。
2）动作逻辑
䌟䬤
* 喡*[E 5 喉

េ䔬喝ܲ䬤
ηᩱԍण
喉
* ₏Ꮋ⩡≭喞*[E ߔ҈ը⩡≭᪠჆ը喞5 ԉ័ߔ҈ᬢ䭼
