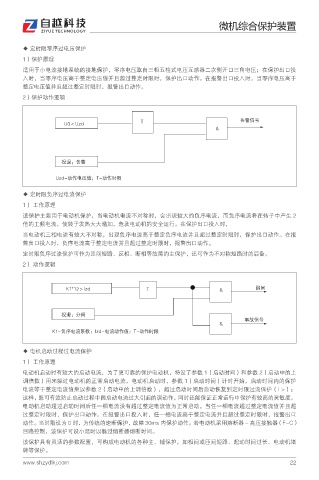

微机综合保护装置

◆ 定时限零序过电压保护
1）保护原理
适用于小电流接地系统的接地保护，零序电压取自三相五柱式电压互感器二次侧开口三角电压；在保护出口投
入时，当零序电压高于整定电压值并且超过整定时限时，保护出口动作。在报警出口投入时，当零序电压高于
整定电压值并且超过整定时限时，报警出口动作。
2）保护动作逻辑

6 喟6[E 5 ॶ䂒ԍण
喉

េ䔬喝ॶ䂒
6[E ߔ҈⩡ࢷը喞5 ߔ҈ᬢ䭼

◆ 定时限负序过电流保护
1） 工作原理
该保护主要用于电动机保护，当电动机电流不对称时，会出现较大的负序电流，而负序电流将在转子中产生 2
倍的工频电流，使转子发热大大增加，危及电动机的安全运行。在保护出口投入时，
当电动机三相电流有较大不对称，出现负序电流高于整定负序电流并且超过整定时限时，保护出口动作。在报
警出口投入时，负序电流高于整定电流并且超过整定时限时，报警出口动作。
定时限负序过流保护可作为匝间短路、反相、断相等故障的主保护，还可作为不对称短路时的后备。
2） 动作逻辑

, 喡*[E 5 喉 䌟䬤

េ䔬喝ܲ䬤
ηᩱԍण
喉
, 䉋Ꮋ⩡≭㈧᪜喞*[E ⩡≭ߔ҈ը喞5 ߔ҈ᬢ䭼

◆ 电机启动过程过电流保护
1） 工作原理
电动机启动时有较大的启动电流，为了更可靠的保护电动机，特设了参数 1（启动时间）和参数 2（启动中的上
调倍数）用来躲过电动机的正常启动电流，电动机启动时，参数 1（启动时间）计时开始，启动时间内的保护
电流等于整定电流值乘以参数 2（启动中的上调倍数），超过启动时间后自动恢复到定时限过流保护（I >）；
这样，既可有效防止启动过程中因启动电流过大引起的误动作，同时还能保证正常运行中保护有较高的灵敏度。
电动机启动超过启动时间后任一相电流没有超过整定电流值为正常启动。当任一相电流超过整定电流值并且超
过整定时限时，保护出口动作。在报警出口投入时，任一相电流高于整定电流并且超过整定时限时，报警出口
动作。当时限设为 0 时，为传统的速断保护，故障 30ms 内保护动作。若电动机采用熔断器－高压接触器（F-C）
回路控制，该保护可设小延时以躲过熔断器熔断时间。
该保护具有灵活的参数配置，可构成电动机的各种主、辅保护，如相间或匝间短路、起动时间过长、电动机堵
转等保护。
