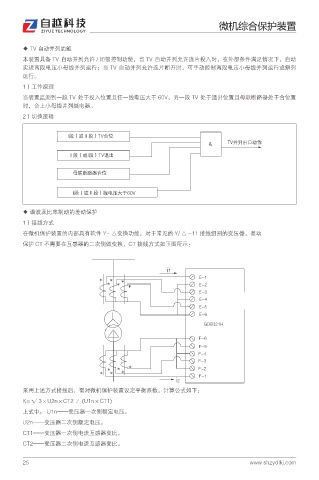

微机综合保护装置

◆ TV 自动并列功能
本装置具备 TV 自动并列允许 / 闭锁控制功能，当 TV 自动并列允许连片投入时，在外部条件满足情况下，自动
实现两段电压小母线并列运行；当 TV 自动并列允许连片断开时，可手动控制两段电压小母线并列运行或解列
运行。
1）工作原理
当装置监测到一段 TV 处于投入位置且任一线电压大于 60V，另一段 TV 处于退出位置且母联断路器处于合位置
时，合上小母线并列继电器。
2）切换逻辑

*⃡喋ᝂē⃡喌57ऴѹ
57Ꭲ݃ܦएߔ҈
ē⃡喋ᝂ*⃡喌57䔬ܦ
⃹㖀᫙䌛ஔऴѹ

*⃡喋ᝂē⃡喌㏫⩡ࢷ๓κ 7
◆ 谐波及比率制动的差动保护
1）接线方式
在微机保护装置的内部具有软件 Y- △变换功能，对于常见的 Y/ △ -11 接线组别的变压器，差动
保护 CT 不需要在互感器的二次侧做变换，CT 接线方式如下图所示：

c
*
&
&
&
&
&
&
(%# )
'
'
'
'
'
'
c
*
采用上述方式接线后，需对微机保护装置设定平衡系数，计算公式如下：
K= √ 3×U2n×CT2 ／ (U1n×CT1)
上式中： U1n——变压器一次侧额定电压。
U2n——变压器二次侧额定电压。
CT1——变压器一次侧电流互感器变比。
CT2——变压器二次侧电流互感器变比。
