微机综合保护装置

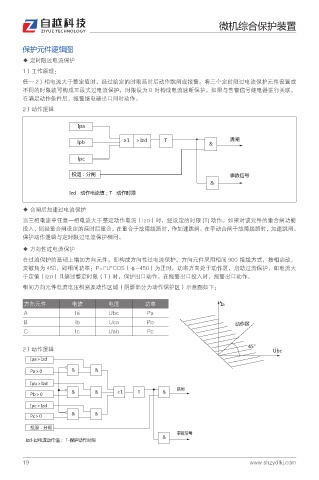

保护元件逻辑图
◆ 定时限过电流保护
1）工作原理：
任一 2）相电流大于整定值时，经过给定的时限延时后动作跳闸或报警。将三个定时限过电流保护元件设置成
不同的时限就可构成三段式过电流保护，时限设为 0 时构成电流速断保护。如果与告警信号继电器进行关联，
在满足动作条件后，报警继电器出口同时动作。
2）动作逻辑

/VG

/VH ʈ ͽ/`J : ͥ ૩஀
/VI
܎ଞ͹ӣ஀ зݻҒ՚
ͥ
/`J Ԉҁऄࡶқͺ: Ԉҁޞஒ

◆ 合闸后加速过电流保护
当三相电流中任意一相电流大于整定动作电流（Izd）时，经设定的时限 (T) 动作。如果对该元件的重合闸功能
投入，则经重合闸设定的延时后重合，在重合于故障线路时，作加速跳闸。在手动合闸于故障线路时，加速跳闸。
保护动作逻辑与定时限过电流保护相同。
◆ 方向性过电流保护
在过流保护的基础上增加方向元件，即构成方向性过电流保护。方向元件采用相间 900 接线方式，按相启动，
灵敏角为 450，即相间功率：P=I*U*COS（φ-450）为正时，功率方向处于动作区，启动过流保护，如电流大
于定值（Izd）且超过整定时限（T）时，保护出口动作。在报警出口投入时，报警出口动作。
相间方向元件电流电压相别及动作区域（阴影部分为动作保护区）示意图如下：

方向元件 电流 电压 功率 ș /G
A Ia Ubc Pa
B Ib Uca Pb ԈҁԚ
C Ic Uab Pc
q c
2）动作逻辑 ;HI
/VGͽ/`J
6Gͽ ͥ ͥ
/VHͽ/`J
૩஀
6Hͽ ͥ ͥ ʈ : ͥ
/VIͽ/`J
6Iͽ ͥ ͥ
܎ଞ͹ӣ஀
зݻҒ՚
ͥ
/`J ଋऄࡶԈҁқͺ : ґܔԈҁޞஒ
