ZYW1
           智能型万能式断路器

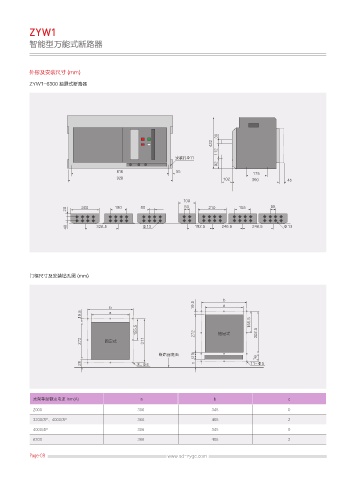

           外形及安装尺寸 (mm)

           ZYW1-6300 抽屉式断路器












                                                             ߶ᜈߗœ










                                                  œ                                                œ









           门框尺寸及安装钻孔图 (mm)



                                                                              C
                                                                              B
                                       C
                                       B






                                                  œ                 D                     œ





            壳架等级额定电流 Inm(A)                       a                        b                        c

            2000                                306                       345                       0
            3200/3P、4000/3P                     366                       405                       2
            4000/4P                             306                       345                       0
            6300                                366                       405                       2
