ZYW1 Shandong Zhuoyue Engineering Co.,Ltd
智能型万能式断路器 追求卓越 真诚服务

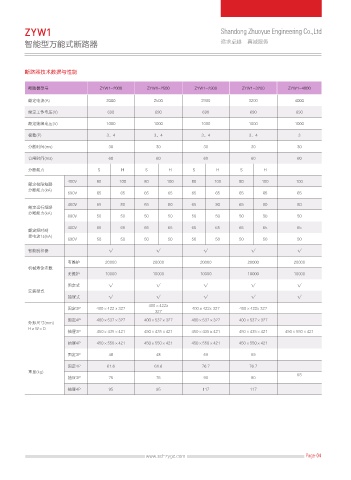

断路器技术数据与性能

断路器型号 ZYW1-2000 ZYW1-2500 ZYW1-2900 ZYW1-3200 ZYW1-4000

额定电流(A) 2000 2500 2900 3200 4000

额定工作电压(V) 690 690 690 690 690
额定绝缘电压(V) 1000 1000 1000 1000 1000

极数(P) 3、4 3、4 3、4 3、4 3
分断时间(ms) 30 30 30 30 30

合闸时间(ms) 60 60 60 60 60
分断能力 S H S H S H S H
400V 80 100 80 100 80 100 80 100 100
额定极限短路
分断能力(kA)
690V 65 65 65 65 65 65 65 65 65

400V 65 80 65 80 65 80 65 80 80
额定运行短路
分断能力(kA)
690V 50 50 50 50 50 50 50 50 50
400V 65 65 65 65 65 65 65 65 65
额定短时耐
受电流1s(kA)
690V 50 50 50 50 50 50 50 50 50
智能脱扣器 √ √ √ √ √

有维护 20000 20000 20000 20000 20000
机械寿命次数
无维护 10000 10000 10000 10000 10000

固定式 √ √ √ √ √
安装型式
抽屉式 √ √ √ √ √
400×422x
固定3P 400×422 x 327 400×422x 327 400×422x 327
327
固定4P 400×537×327 400×537×327 400×537×327 400×537×327
外形尺寸(mm)
H×W×D
抽屉3P 450×435×421 450×435×421 450×435×421 450×435×421 450×550×421
抽屉4P 450×550×421 450×550×421 450×550×421 450×550×421

固定3P 48 48 59 59
固定4P 61.6 61.6 76.7 76.7
重量(kg) 93
抽屉3P 75 75 90 90
抽屉4P 95 95 117 117

www.sd-zygc.com Page-04
