ZYW1
智能型万能式断路器

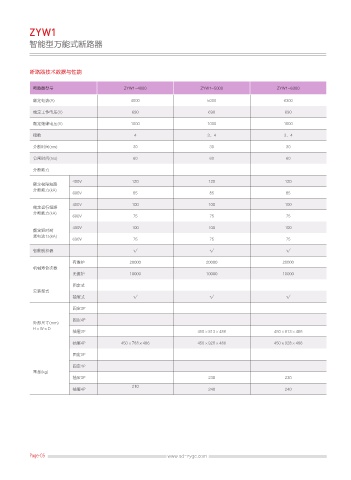

断路器技术数据与性能

断路器型号 ZYW1-4000 ZYW1-5000 ZYW1-6300

额定电流(A) 4000 5000 6300

额定工作电压(V) 690 690 690
额定绝缘电压(V) 1000 1000 1000

极数 4 3、4 3、4
分断时间(ms) 30 30 30

合闸时间(ms) 60 60 60
分断能力
400V 120 120 120
额定极限短路
分断能力(kA)
690V 85 85 85

400V 100 100 100
额定运行短路
分断能力(kA)
690V 75 75 75
400V 100 100 100
额定短时耐
受电流1s(kA)
690V 75 75 75
智能脱扣器 √ √ √

有维护 20000 20000 20000
机械寿命次数
无维护 10000 10000 10000

固定式
安装型式
抽屉式 √ √ √

固定3P
固定4P
外形尺寸(mm)
H×W×D
抽屉3P 450×813×486 450×813×486
抽屉4P 450×788×486 450×928×486 450×928×486

固定3P
固定4P
重量(kg)
抽屉3P 230 230
210
抽屉4P 240 240
