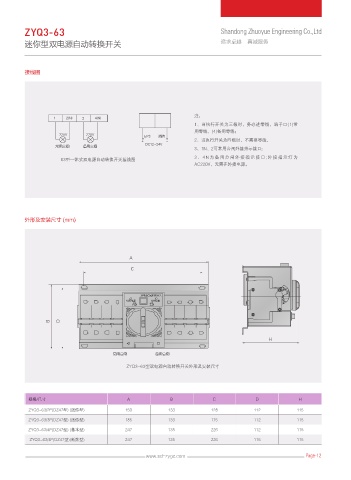

Page 19 - 山东卓越工程有限公司

ZYQ3-63 Shandong Zhuoyue Engineering Co.,Ltd
迷你型双电源自动转换开关 追求卓越 真诚服务

接线图

注：
/ /
1、当执行开关为三极时，务必进零线，端子口(1)常
用零线、(4)备用零线；
7 7
&14 ⊴䭞
2、当执行开关为四极时，不需要零线，
%$ 7
፤⩔ऴ䬤 ำ⩔ऴ䬤
3、1N、2可常用合闸外接指示接口;
3 、 4N 为备用分闸外接指示接口 ; 外接指示灯为
63型一体式双电源自动转换开关接线图
AC220V，无需在外接电源。

外形及安装尺寸 (mm)

"
$

ࣸ⩡⎼㜖ߔ䒘ᢎᐬڟ
፤⩔⩡⎼ ำ⩔⩡⎼
㜖ߔ ᝷ߔ

# %

)

፤⩔ऴ䬤 ำ⩔ऴ䬤
ZYQ3-63型双电源自动转换开关外形及安装尺寸

规格/尺寸 A B C D H

ZYQ3-63/2P(DZ47型) (迷你型) 150 133 128 112 115
ZYQ3-63/3P(DZ47型) (迷你型) 185 133 175 112 115
ZYQ3-63/4P(DZ47型) (基本型) 247 135 226 112 115
ZYQ3-63/4P(DZ47型)(新款型) 247 125 226 115 115
