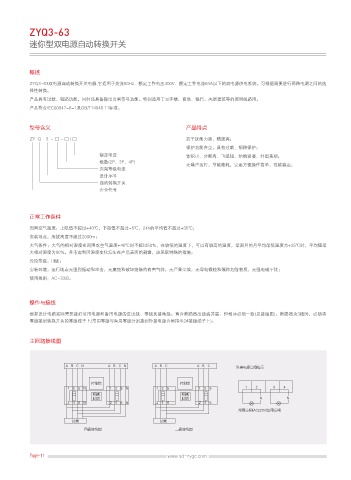

ZYQ3-63
迷你型双电源自动转换开关
概述
ZYQ3-63双电源自动转换开关电器,它适用于交流50Hz、额定工作电压400V、额定工作电流63A以下的双电源供电系统。可根据需要进行两路电源之间的选
择性转换。
产品具有过载、短路功能，同时还具备输出合闸信号功能。特别适用于写字楼、商场、银行、高层建筑等的照明线路用。
产品符合IEC60947-6-1及GB/T14048.11标准。
型号含义 产品特点
ZY Q 3 - □ - □ / □ 抗干扰能力强、精度高；
保护功能齐全，具有过载、短路保护；
额定电流 体积小、分断高、飞弧短、结构紧凑、外型美观；
极数(2P、3P、4P)
无噪声运行，节能降耗，安装方便操作简单，性能稳定。
壳架等级电流
设计序号
自动转换开关
企业代号
正常工作条件
周围空气温度：上限值不超过+40℃，下限值不超过-5℃，24h的平均值不超过+35℃；
安装地点：海拔高度不超过2000m；
大气条件：大气的相对湿度在周围攻空气温度+40℃时不超过50%，在较低的温度下，可以有较高的温度，最湿月的月平均最低温度为+25℃时，平均值最
大相对湿度为90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
污染等级：IIl级；
安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
使用类别：AC-33iB。
操作与接线
根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致(见接线图)。断路器为3极时，必须将
零线接到转换开关的零线端子上(常用零线与备用零线分别接到外接电源合闸指示2#接线端子上)。
主回路接线图
"# $/ "# $/ "# $ " #$ โᣑ⩡⎼ऴ䬤ᠳ
ᣓݢஔ ᣓݢஔ
/ /
ᱦᷜ ᱦᷜ
㖀䨭 㖀䨭 / /
/ /
፤⩔ऴ䬤 "$ 7 ำ⩔ऴ䬤
䉋䒩 䉋䒩
ఇᲭᣑ㏫ప ̵Ჭᣑ㏫ప
