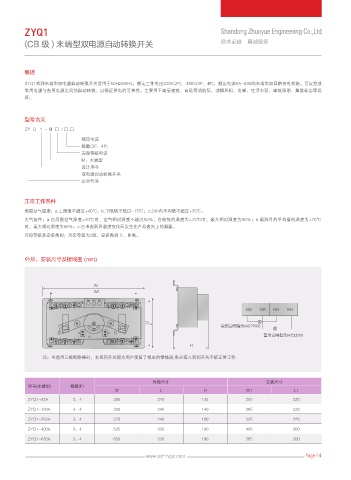

ZYQ1 Shandong Zhuoyue Engineering Co.,Ltd
(CB 级 ) 末端型双电源自动转换开关 追求卓越 真诚服务

概述

ZYQ1系列末端型双电源自动转换开关适用于50Hz/60Hz，额定工作电压220V(2P)、380V(3P、4P)，额定电流6A-630的末端型双回路供电系统。可以完成
常用电源与备用电源之间的自动转换，以保证供电的可靠性。主要用于高层建筑、商场等消防泵、消烟风机、电梯、生活水泵、事故照明、集散标志等场
所。

型号含义
ZY Q 1 - M □ / □ □
额定电流
极数(3P、4P)
壳架等级电流
M：末端型
设计序号
双电源自动转换开关
企业代号

正常工作条件
周围空气温度：a.上限值不超过+40℃；b.下限值不低过-15℃；c.24h内平均值不超过+35℃。
大气条件：a.在周围空气温度+40℃时，空气相对湿度不超过50％，在较低的温度为+25℃时，最大相对湿度为90％；b.最湿月的平均最低温度为+25℃
时，最大相对湿度为90％；c.已考虑到因温度变化而发生在产品表面上的凝露。
污染等级及安装类别：污染等级为2级，安装类别Ⅱ、Ⅲ类。

外形、安装尺寸及接线图 (mm)

8
8
⩡⎼ ፤ऴ ำऴ
// /3 /) 3)

- -
፤⩔ऴ䬤ᠳ⹦ "$ 7
ำ⩔ऴ䬤ᠳ⹦ "$ 7
)
注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端,务必接入否则开关不能正常工作.

外形尺寸 安装尺寸
型号(末端型) 极数(P)
W L H W1 L1
ZYQ1-63A 3、4 290 240 135 255 220

ZYQ1-100A 3、4 320 240 140 285 220
ZYQ1-250A 3、4 370 240 160 335 220
ZYQ1-400A 3、4 525 330 190 465 300
ZYQ1-630A 3、4 650 330 190 585 300
