BK10 防爆控制开关

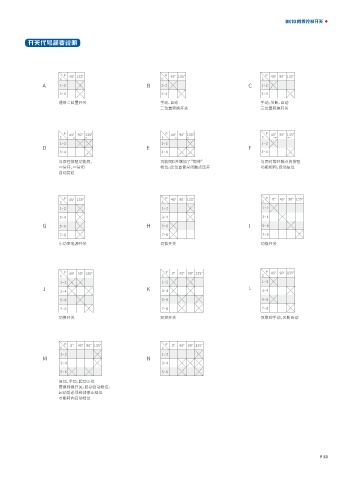

开关代号简要说明

P 45° 135° P 45° 135° P 45° 90° 135°
C C C
A 1~ 2 B 1~ 2 C 1~ 2
3~ 4 3~ 4 3~ 4
通断二位置开关 手动、自动 手动、关断、自动
二位置转换开关 三位置转换开关

P 45° 90° 135° P 45° 90° 135° P 45° 90° 135°
C C C
1~ 2 1~ 2 1~ 2
D E F
3~ 4 3~ 4 3~ 4
与双控按钮功能同， 功能同D并增加了“锁停” 与两对常开触点的按钮
一常开、一常闭 档位，此位置使常闭触点压开 功能相同，自动复位
自动复位

P P 45° 90° 135° P 0° 45° 90° 135°
45° 135°
C C C
1~ 2 1~ 2 1~ 2
3~ 4 3~ 4 3~ 4
G 5~ 6 H 5~ 6 I 5~ 6
7~ 8 7~ 8 7~ 8
小功率电源开关 切换开关 切换开关

P 45° 90° 135° P 0° 45° 90° 135° P 45° 90° 135°
C C C
1~ 2 1~ 2 1~ 2
J K L 3~ 4
3~ 4 3~ 4
5~ 6 5~ 6 5~ 6
7~ 8 7~ 8 7~ 8
切换开关 双控开关 双联的手动，关断自动

P P
0° 45° 90° 135° 0° 45° 90° 135°
C C
1~ 2 1~ 2
M N
3~ 4 3~ 4
5~ 6 5~ 6
自动、手动、起动三位
置换转换开关，起动自动复位，
起动后必须经过停止档位
才能转向自动档位

P 53
