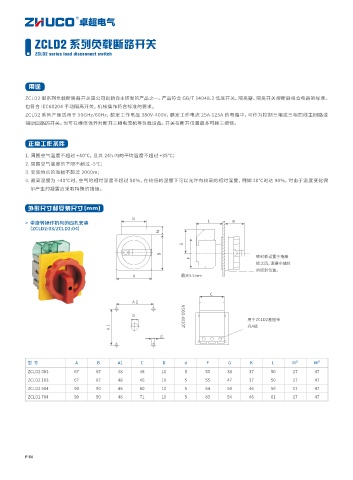

ZCLD2 系列负载断路开关

ZCLD2 series load disconnect switch

用途
ZCLD2 型系列负载断路器开关是公司创新自主研发的产品之一。产品符合 GB/T 14048.3 低压开关、隔离器、隔离开关熔断器组合电器的标准。
也符合 IEC60204 手动隔离开关，机械操作符合标准的要求。
ZCLD2 系列产品适用于 50GHz/60Hz，额定工作电压 380V-400V，额定工作电流 25A-125A 的电路中，可作为控制三相或三相四线主回路或
辅助回路的开关。也可在维修保养时断开三相电流机等负载设备。开关在断开位置最多可挂三把锁。

正常工作条件
1. 周围空气温度不超过 +40℃，且其 24h 内的平均温度不超过 +35℃；
2. 周围空气温度的下限不超过 -5℃；
3. 安装地点的海拔不超过 2000m；
4. 最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%，对由于温度变化偶
尔产生的凝露应采取特殊的措施。

外形尺寸和安装尺寸 (mm)

N
> 带旋转操作机构的四孔安装 L K
（ZCLD2:03/ZCLD2:04）
M
G
B
F 密封板设置于掩蔽
板之后，请遵守轴封
的密封位置。
A 最大5.5mm

C
A 1

D NSGO-00207
用于ZCLD2基座单
1 元4极
A
d

1) 1)
型 号 A B A1 C D d F G K L M M
ZCLD2 003 67 67 48 48 10 5 50 38 37 50 17 47
ZCLD2 103 67 67 48 46 10 5 55 47 37 50 17 47
ZCLD2 504 90 90 48 60 10 5 64 50 46 59 17 47
ZCLD2 704 90 90 48 71 10 5 83 54 46 61 17 47

P 54
