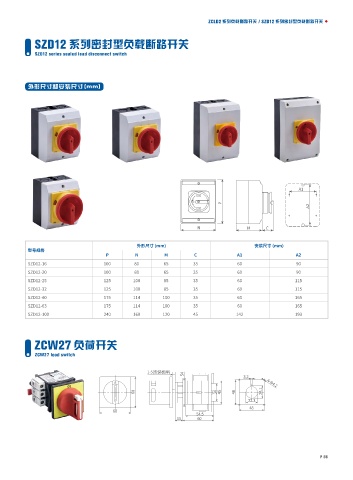

ZCLD2 系列负载断路开关 / SZD12 系列密封型负载断路开关

SZD12 系列密封型负载断路开关

SZD12 series sealed load disconnect switch

外形尺寸和安装尺寸 (mm)

A1
P
A2

N M C

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
P N M C A1 A2
SZD12-16 100 80 65 35 60 90
SZD12-20 100 80 65 35 60 90
SZD12-25 125 100 85 35 60 115
SZD12-32 125 100 85 35 60 115
SZD12-40 175 114 100 35 60 165
SZD12-63 175 114 100 35 60 165
SZD12-100 240 160 120 45 142 193

ZCW27 负荷开关

ZCW27 load switch

1-5(安装板厚)
54
3.2

4-Φ4.2
60 34 45 48 24.1
22.3
48
60
54.5
15 60

P 55
