Page 95 - 浙江正鸿电气有限公司

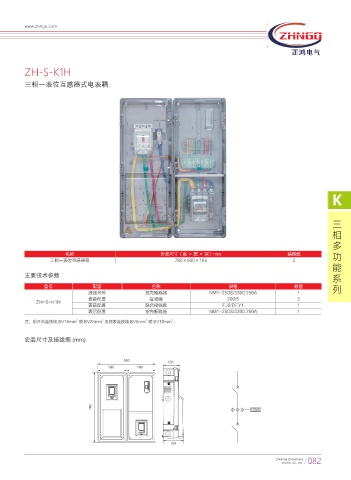

P. 95
www.zhngo.com
ZH-S-K1H
三相一表位互感器式电表箱
K
三
相
多
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 功
三相一表位互感器箱 780×560×165 2
能
主要技术参数 系
型号 配置 名称 规格 数量 列
进线开关 塑壳断路器 NM1-250S/3300 250A 1
表前配置 互感器 200/5 3
ZH-S-K1H
表前配置 联合接线盒 FJ6/DFY1 1
表后配置 塑壳断路器 NM1-250S/3300 250A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)
,8I ,8I ,8I
Zhejiang Zhenghong 082
Electric Co., Ltd.
