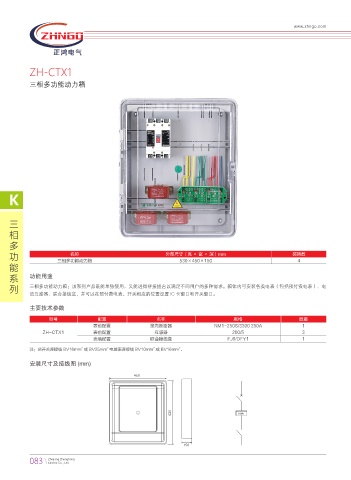

ZH-CTX1
三相多功能动力箱
K
三
相
多
功 三相多功能动力箱 外形尺寸（高 × 宽 × 深）mm 装箱数
名称
4
530×450×150
能
系 功能用途
列 三相多功能动力箱：该系列产品既能单独使用，又能进得拼接组合以满足不同用户的多种需求。箱体内可安装各类电表（包括预付费电表）、电
流互感器、联合接线盒，并可以在预付费电表、开关相应的位置设置 lC 卡窗口和开关窗口。
主要技术参数
型号 配置 名称 规格 数量
表前配置 塑壳断路器 NM1-250S/3300 250A 1
ZH-CTX1 表前配置 互感器 200/5 3
表后配置 联合接线盒 FJ6/DFY1 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
2
安装尺寸及接线图 (mm)
,8I
