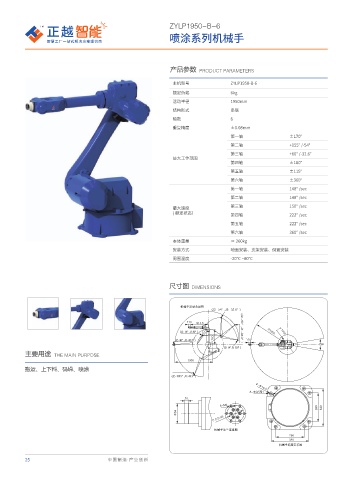

ZYLP1950-B-6

喷涂系列机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLP1950-B-6
额定负载 6kg
活动半径 1950mm
结构形式 串联
轴数 6
重复精度 ±0.08mm
第一轴 ±170°
第二轴 +155° /-54°
第三轴 +60° /-32.6°
最大工作范围
第四轴 ±180°
第五轴 ±115°
第六轴 ±360°
第一轴 148° /sec
第二轴 148° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 222° /sec
第五轴 222° /sec
第六轴 360° /sec
本体重量 ≈ 260kg
安装方式 地面安装、支架安装、倒置安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

ᱦᷜ᝷䓼ߔ㠯ఠప
+ c + c

¦
+ c + c 3 ®

+ c + c
+ c + c
c
+ c + c
主要用途 THE MAIN PURPOSE

搬运、上下料、码垛、喷涂
+ c + c

Ÿ
Ÿ ⌝

.

Ÿ
1 $ %
ᱦᷜ᝷∁ڜ䔊ᣑప

ᱦᷜ᝷ᏁᏓႵ㷱ప
