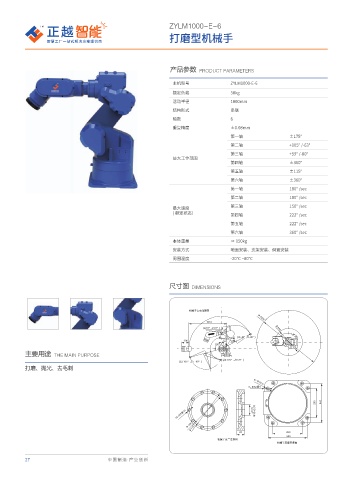

Page 36 - 江苏正越智能设备有限公司（样本）

ZYLM1000-E-6

打磨型机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLM1000-E-6
额定负载 50kg
活动半径 1000mm
结构形式 串联
轴数 6
重复精度 ±0.08mm
第一轴 ±175°
第二轴 +105° /-63°
第三轴 +59° /-80°
最大工作范围
第四轴 ±360°
第五轴 ±115°
第六轴 ±360°
第一轴 180° /sec
第二轴 180° /sec
第三轴 150° /sec
最大速度
( 额定状态）
第四轴 222° /sec
第五轴 222° /sec
第六轴 360° /sec
本体重量 ≈ 150kg
安装方式 地面安装、支架安装、倒置安装
周围温度 -20℃ ~80℃

尺寸图 DIMENSIONS

ᱦᷜ᝷䓼ߔ㠯ఠప

Ÿ
+ c + c Ÿ
+ c + c
c c
c
主要用途 THE MAIN PURPOSE
+ c + c
+ c + c
打磨、抛光、去毛刺

Ÿ
Ÿ ⌝

. ⌝ Ÿ

Ÿ Ÿ

ᱦᷜ᝷∁ڜ䔊ᣑప
ᱦᷜ᝷ᏁᏓႵ㷱ప
